Создание сети организации в vCloud Director 10
Сеть уровня организации – сеть, доступная для всех пользователей виртуального дата-центра. Ее можно выбрать для всех создаваемых vApp и виртуальных машин в данном виртуальном дата-центре.
Для создания виртуальной машины через панель управления VMware vCloud Director требуется подключиться к вашему виртуальному дата-центру по URL, который указан в инструкции к услуге IaaS.
1. Выберите интересующий вас VDC на главной странице
2. В левом меню выберите "Networking" в разделе "Networks" и нажмите кнопку "New"
3. Можно создать два типа сетей:
- Isolated - изолированная сеть (без возможности выхода в сеть интернет)
- Routed - маршрутизируемая сеть (с возможностью выхода в сеть интернет)
Изолированная сеть создается без подключения к локальному NSX Edge маршрутизатору организации, т.е. эта сеть подойдет для организации локального взаимодействия между виртуальными машинами при страхе утечки важных данных в сеть интернет.
Маршрутизируемая сеть – виртуальная сеть с подключением к локальному NSX Edge маршрутизатору, используется в большинстве случаев. Подключенные к такой сети виртуальные машины получают при правильной настройке NAT, Firewall возможность выхода в сеть интернет.

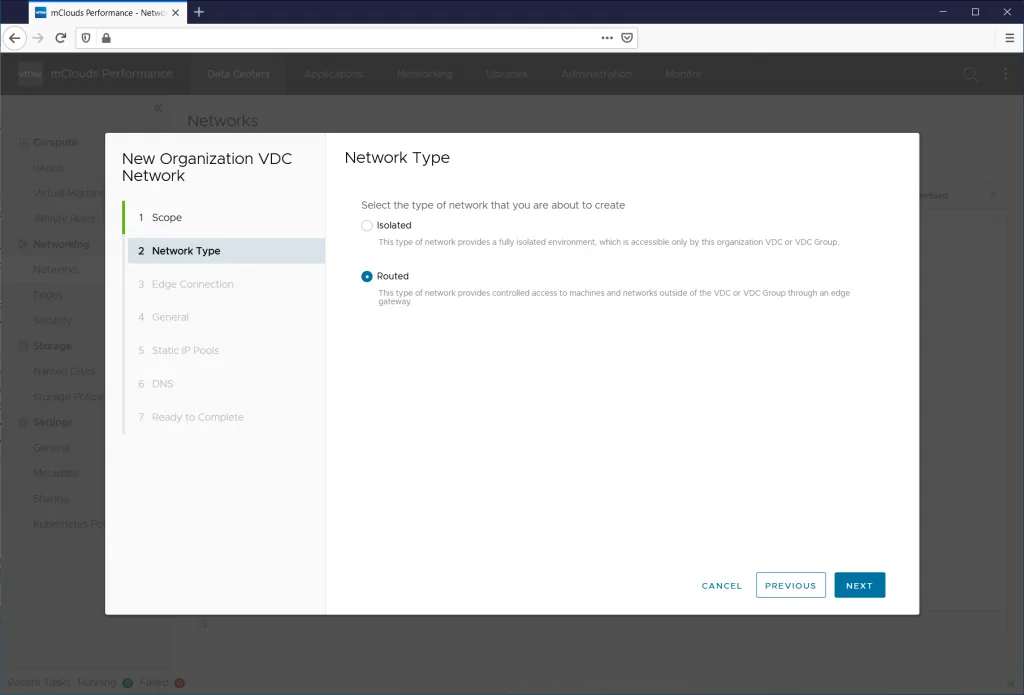

В данном случае выберем маршрутизированный тип сети:

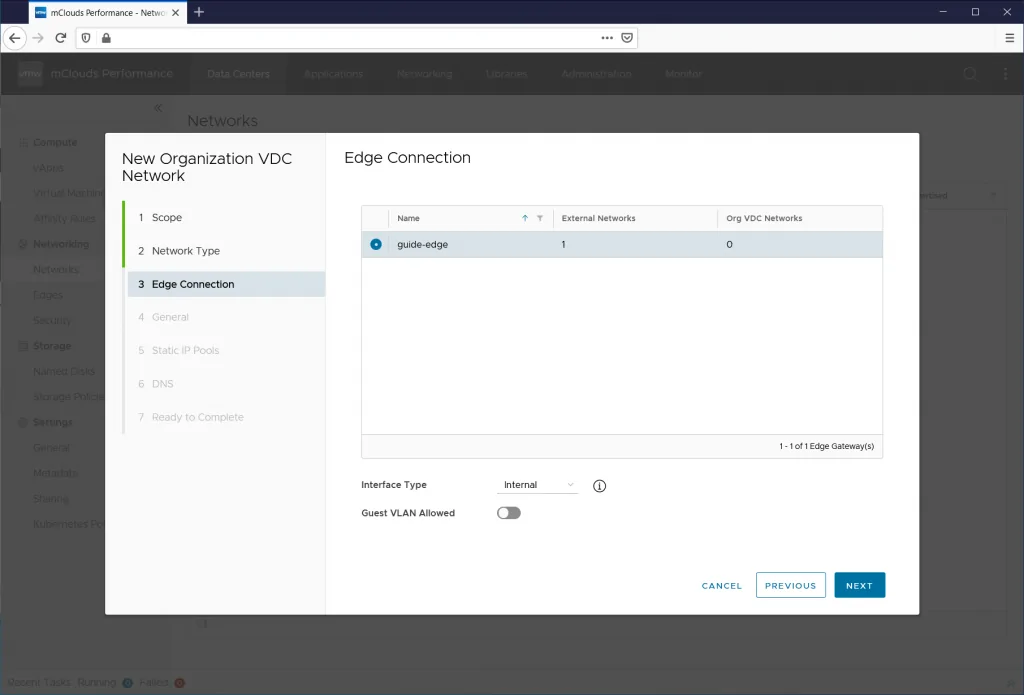

4. Выберите NSX Edge маршрутизатор, к которому необходимо будет подключить нашу сеть org-net и выберите необходимый тип интерфейса:
- Internal – внутренний интерфейс NSX Edge маршрутизатора (используется наиболее часто (макс. число подключений - 9))
- Distributed – распределенный интерфейс NSX Edge маршрутизатора (используется в distribution routing (макс. число подключений - 400))
- Subinterface – внутренний trunk интерфейс NSX Edge маршрутизатора (для inter-VLAN routing (макс. число подключений - 200))
Активируя опцию "Guest VLAN Allowed" виртуальный маршрутизатор NSX Edge будет разбирать тегированный трафик от гостевых ОС виртуальных машин, подключенных к данной сети
5. Заполните данные для создания Org VDC Network:
- Name – имя виртуальной сети организации
- Gateway CIDR – IP-адрес шлюза по умолчанию в формате CIDR (Classless Inter-Domain Routing – формат, в котором указывается IP адрес и количество бит маски подсети). В случае, если вы выбрали в предыдущем пункте изолированную сеть организации, вам необходимо указать любой ip-адрес из данной подсети
- Shared – опция для разрешения на использование данной сети в других виртуальных дата-центрах одной организации

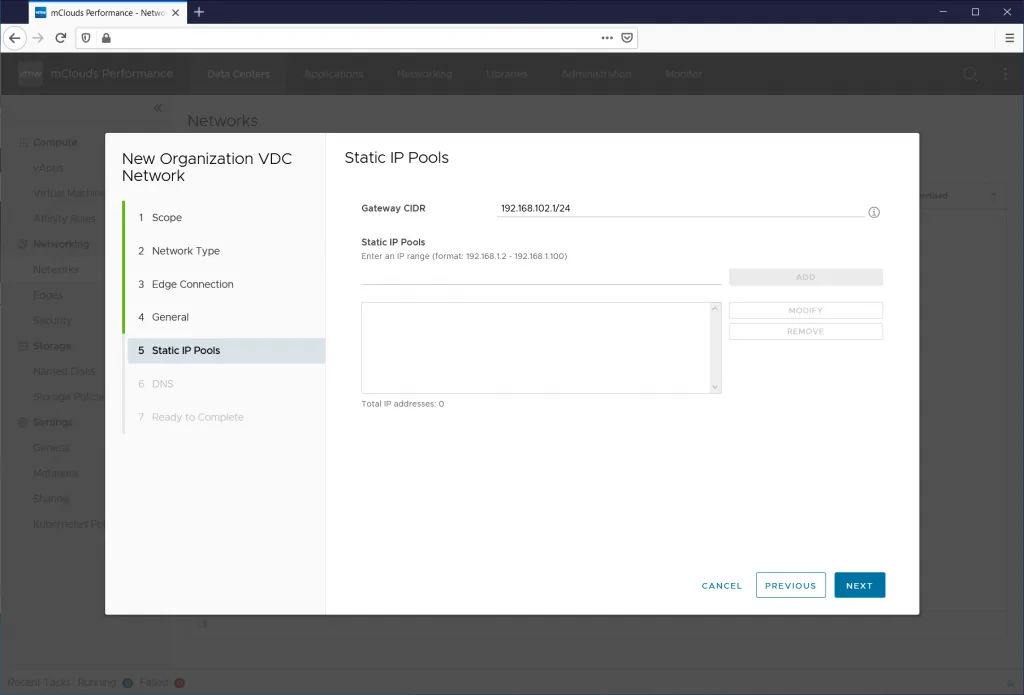

6. Обозначьте пулы статических ip-адресов, чтобы виртуальные машины, подключенные к данной org-net, могли получать ip-адреса автоматически

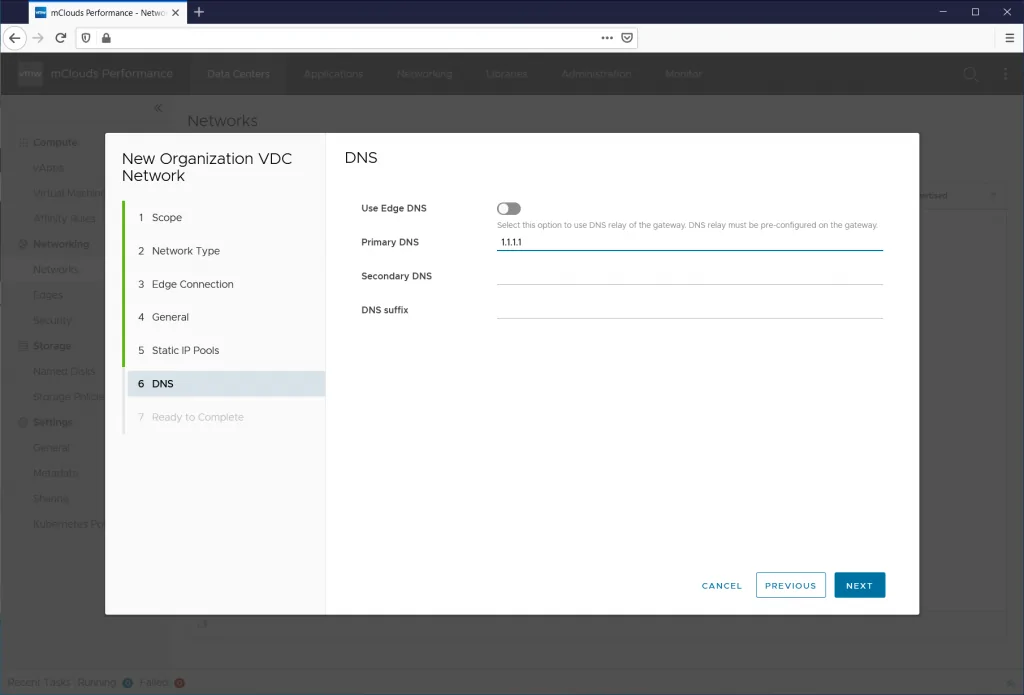

7. При необходимости пропишите DNS-настройки для вашей виртуальной сети организации
8. Проверьте правильность введенных настроек и нажмите "FINISH"

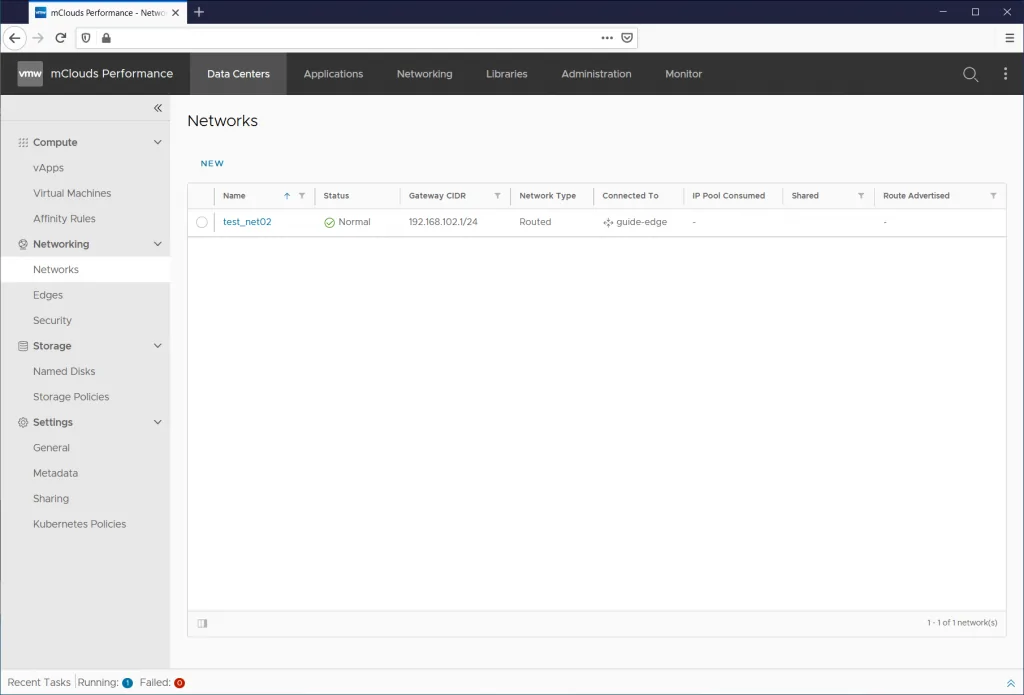

9. В разделе "Networks" отобразится наша сеть. Здесь же можно просмотреть информацию и настройки сети
