В случае, если Вам необходима локальная сеть без доступа к интернету, вы можете создать изолированную сеть уровня vApp, такие сети не подключены к маршрутизатору NSX Edge. Рассмотрим процесс создания Isolated сети:

  1. Перейдите и авторизуйтесь в Виртуальном Дата-Центре

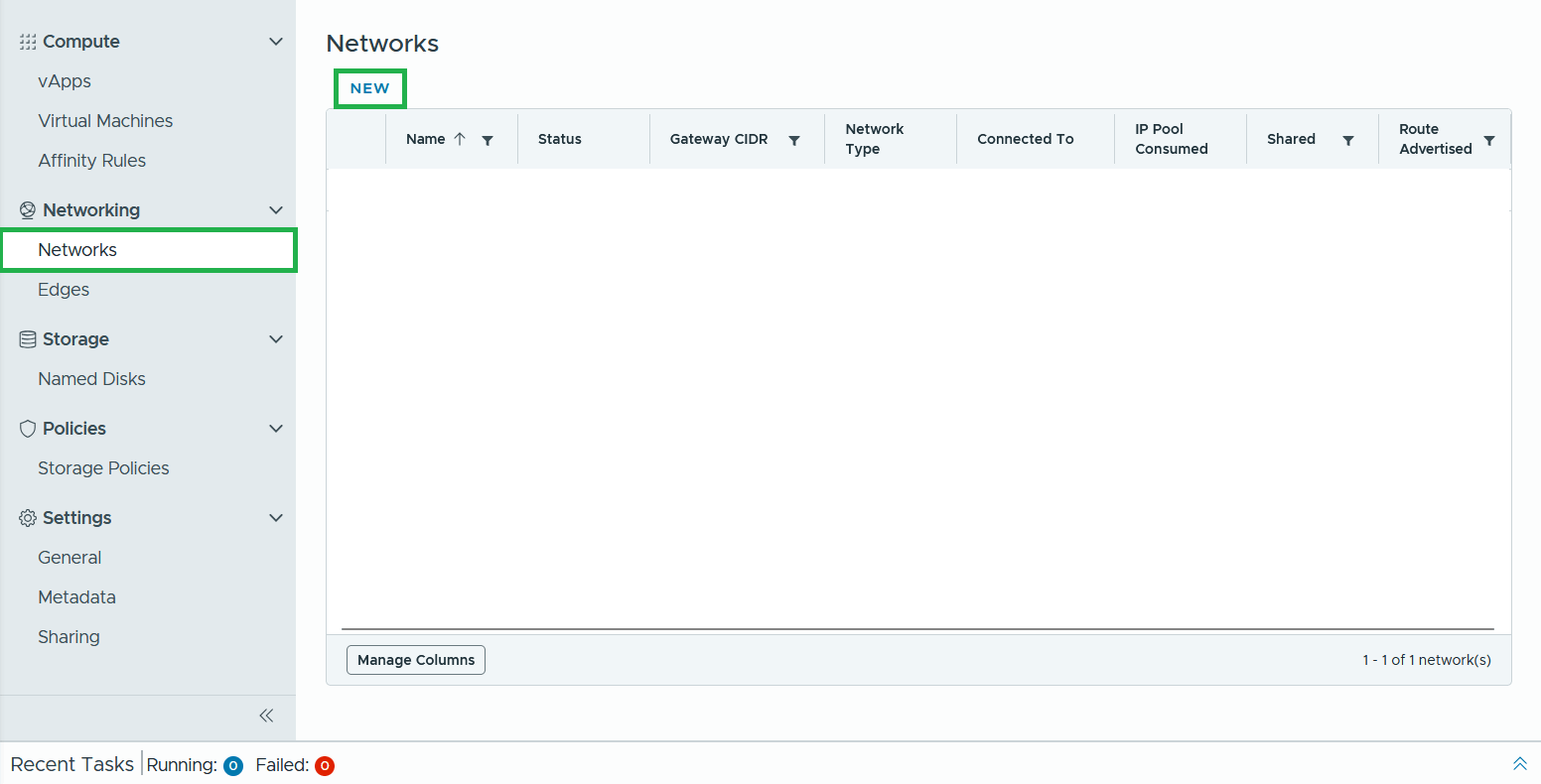

  2. Перейдите в раздел Networking -> Networks
  3. Нажмите New

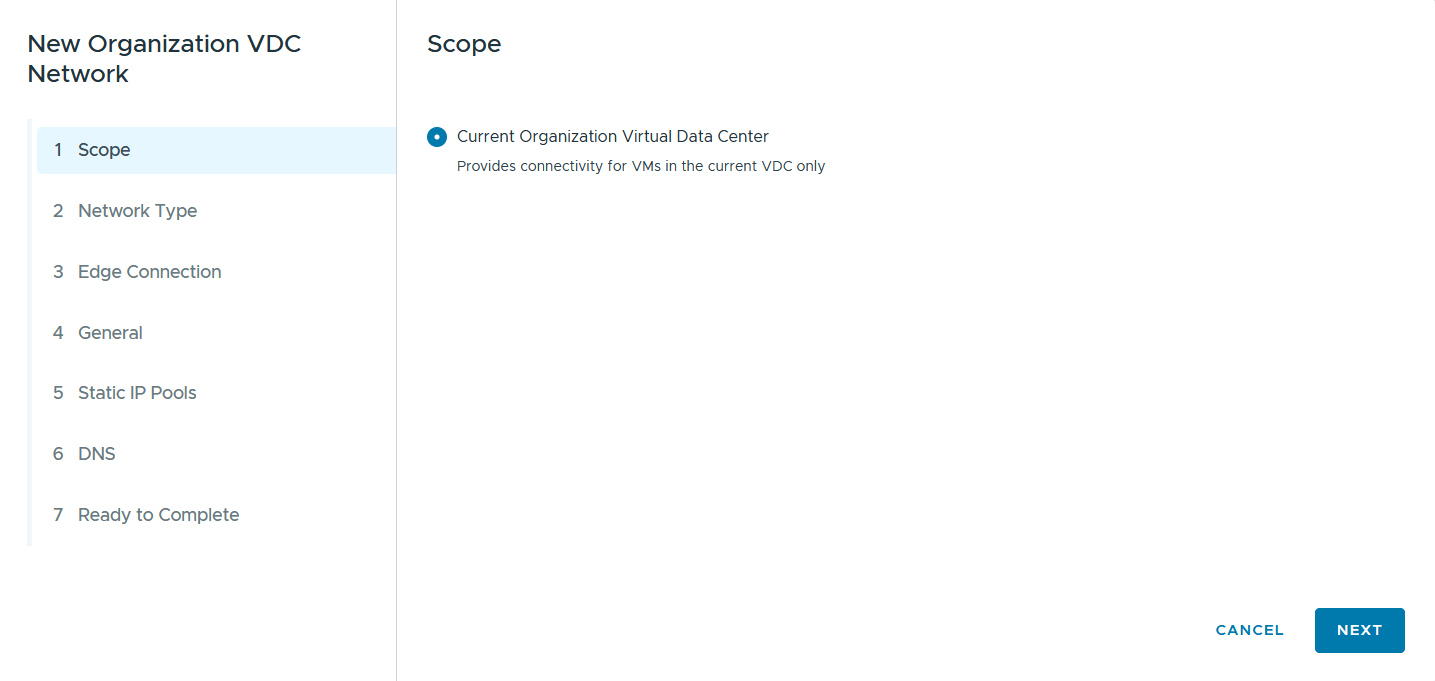

  4. Выберите область работы сети (в настоящее время поддерживается только один режим — сеть связывает машины в рамках одного виртуального дата-центра

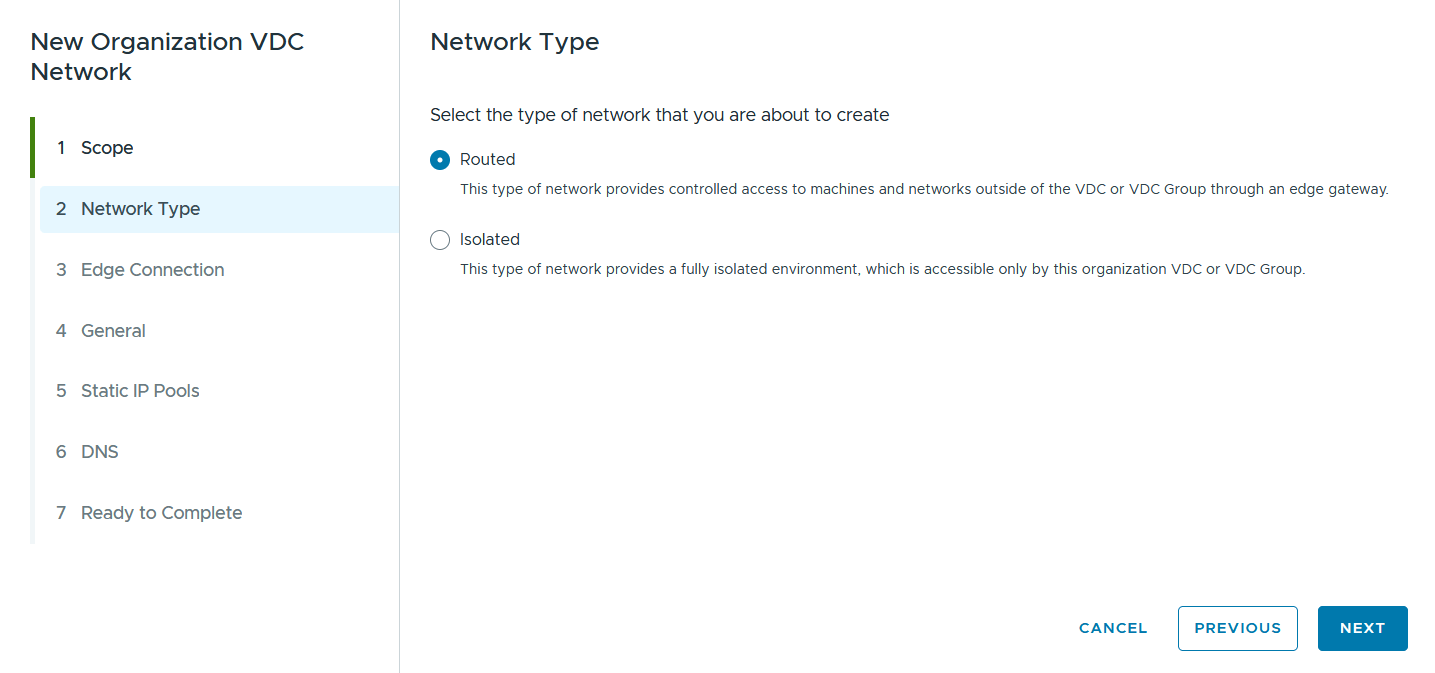

  5. Выберите тип сети — Routed
    Маршрутизируемая сеть – виртуальная сеть с подключением к локальному NSX Edge маршрутизатору, используется в большинстве случаев. Подключенные к такой сети виртуальные машины получают при правильной настройке NAT, Firewall возможность выхода в сеть интернет.

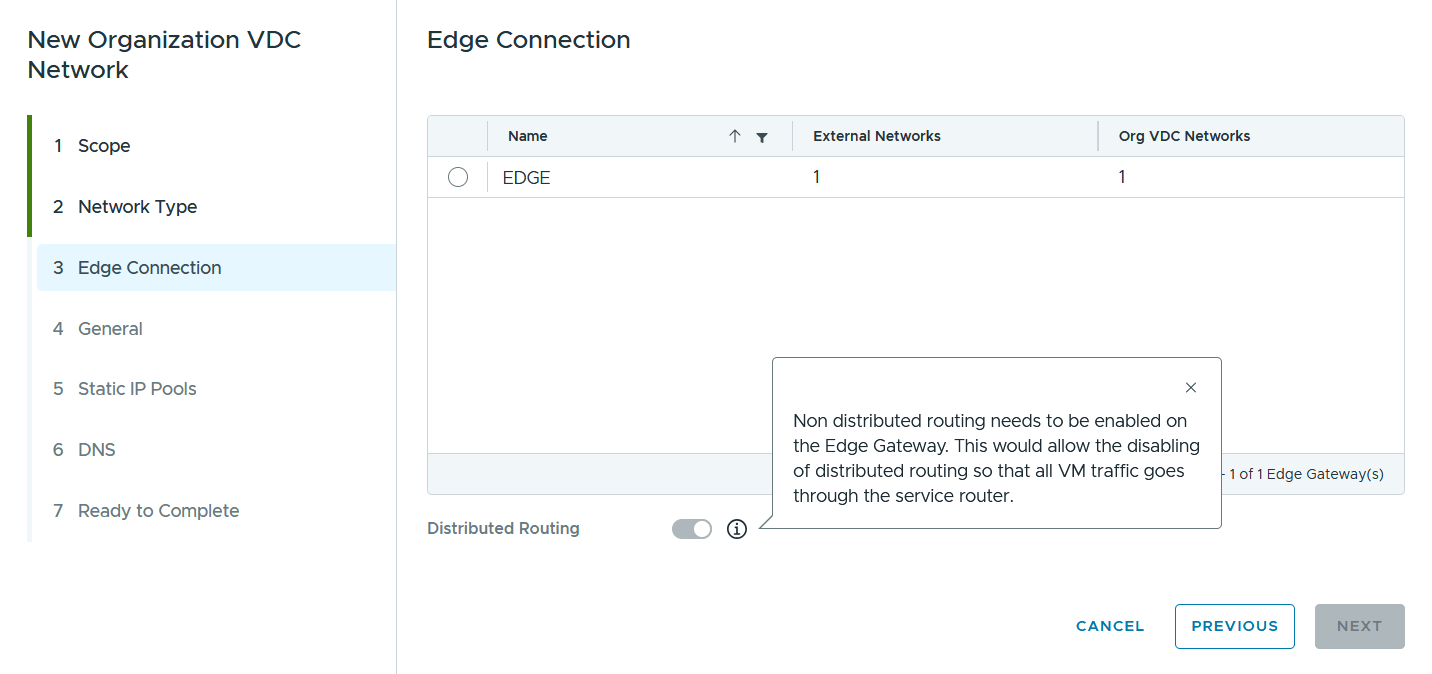

  6. Выберите NSX Edge маршрутизатор, к которому необходимо будет подключить сеть

  7. Укажите имя сети и ip-адрес/маску шлюза по умолчанию.

    1. Name – имя виртуальной сети организации

    2. Gateway CIDR – IP-адрес шлюза по умолчанию в формате CIDR (Classless Inter-Domain Routing – формат, в котором указывается IP адрес и количество бит маски подсети)

      При указании шлюза 172.16.3.254/24 будет создана локальная сеть 172.16.3.0/24 и адреса из этой сети будут доступны для назначения виртуальным машинам.

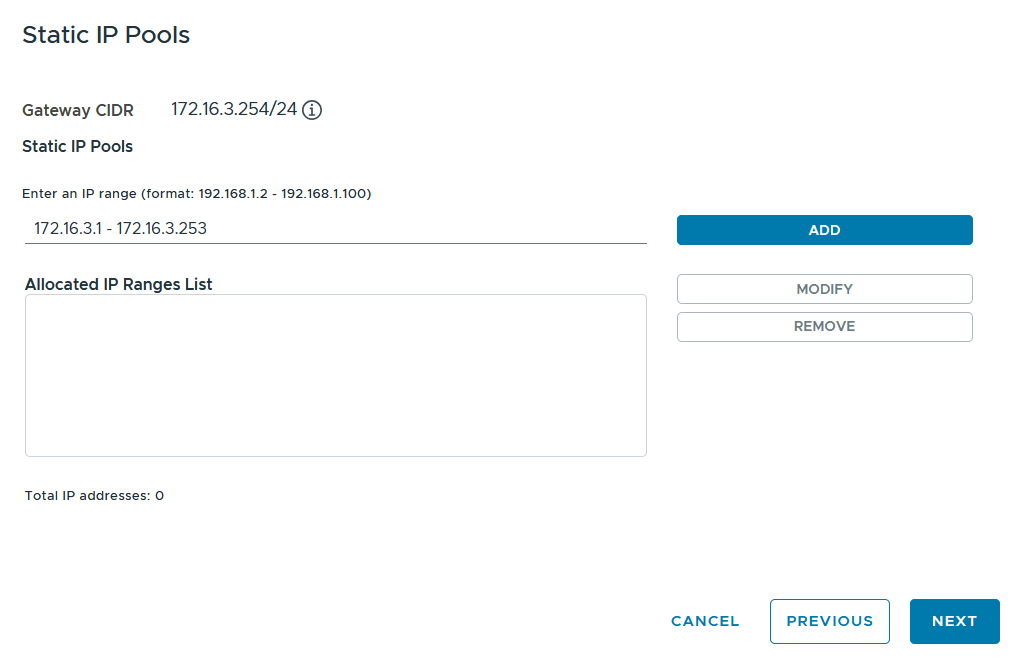

  8. Создайте IP Pool: перечисление адресов, доступных для назначения виртуальным машинам автоматически

  9. Укажите настройки DNS

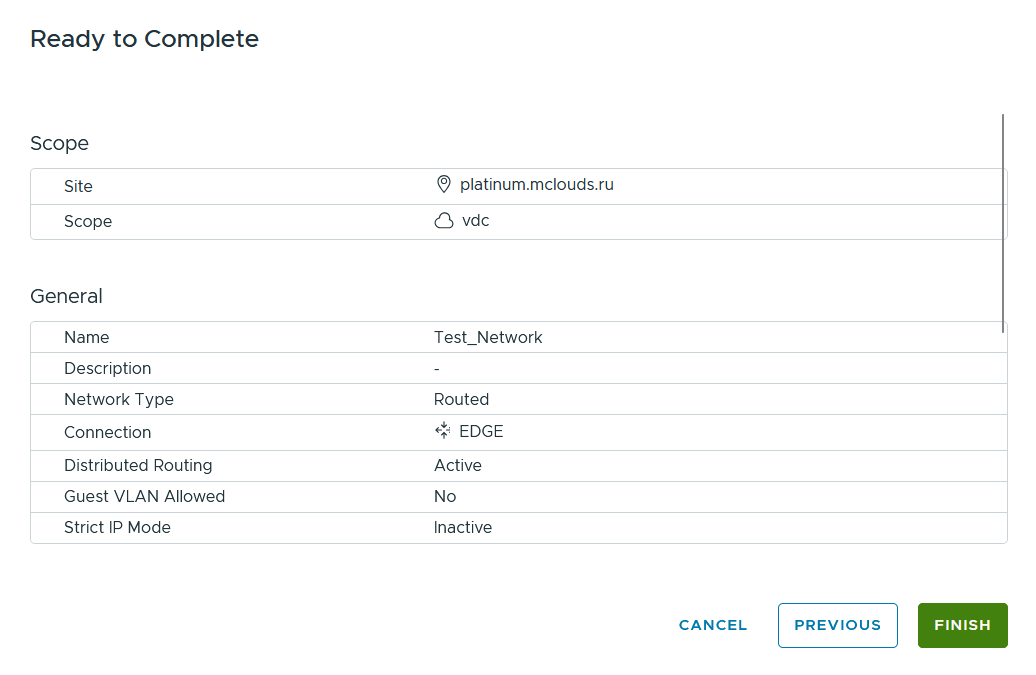

  10. Проверьте настройки сети и нажмите Finish

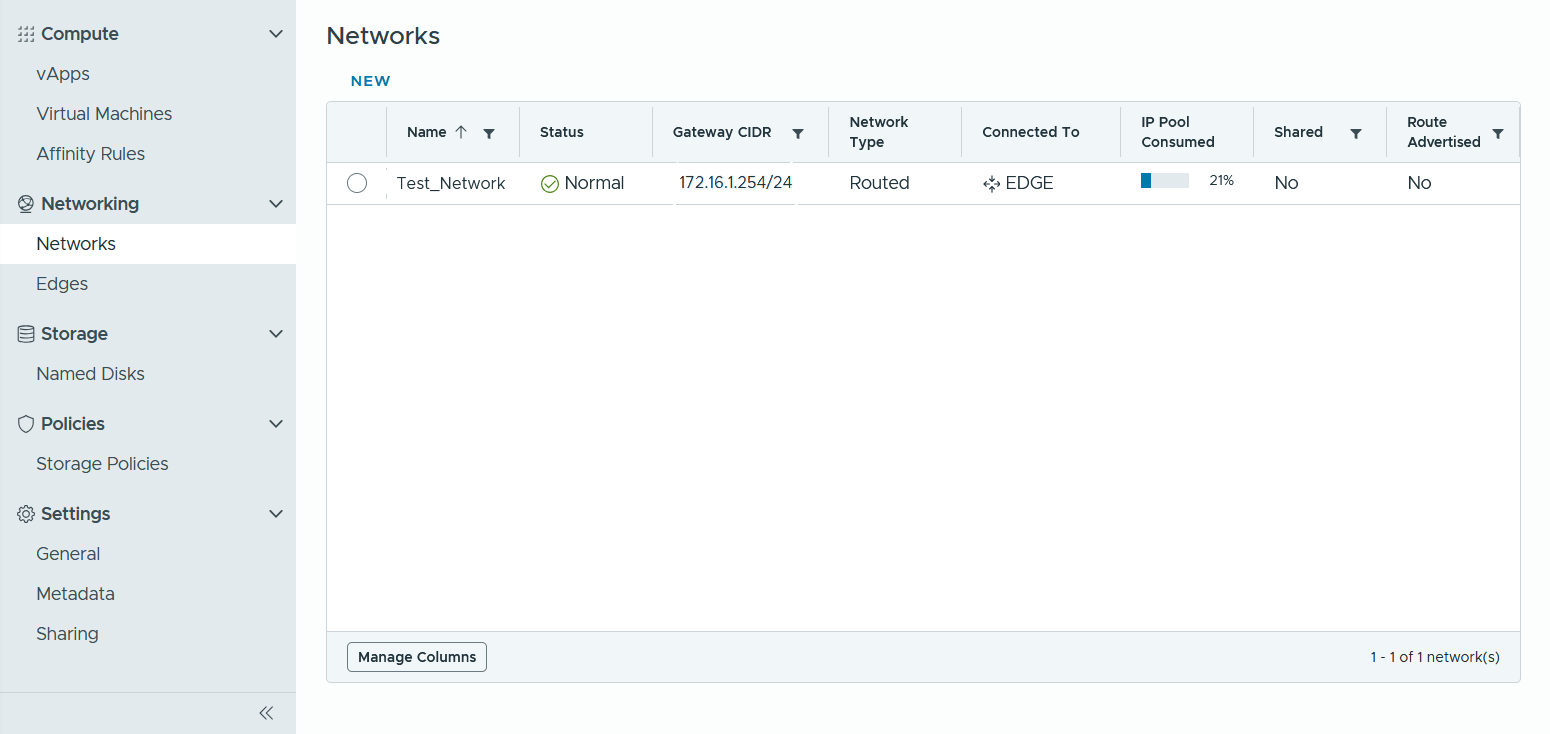

  11. Просмотреть список сетей в VDC Вы можете во вкладке Networking -> Networks

    На этом настройка сети в VMware Cloud Director закончена
