Сеть уровня организации – сеть, доступная для всех пользователей виртуального дата-центра. Ее можно выбрать для всех создаваемых vApp и виртуальных машин в данном виртуальном дата-центре.

Для создания виртуальной машины через панель управления VMware vCloud Director требуется подключиться к вашему виртуальному дата-центру по URL, который указан в инструкции к услуге IaaS.

1. Выберите интересующий вас VDC на главной странице

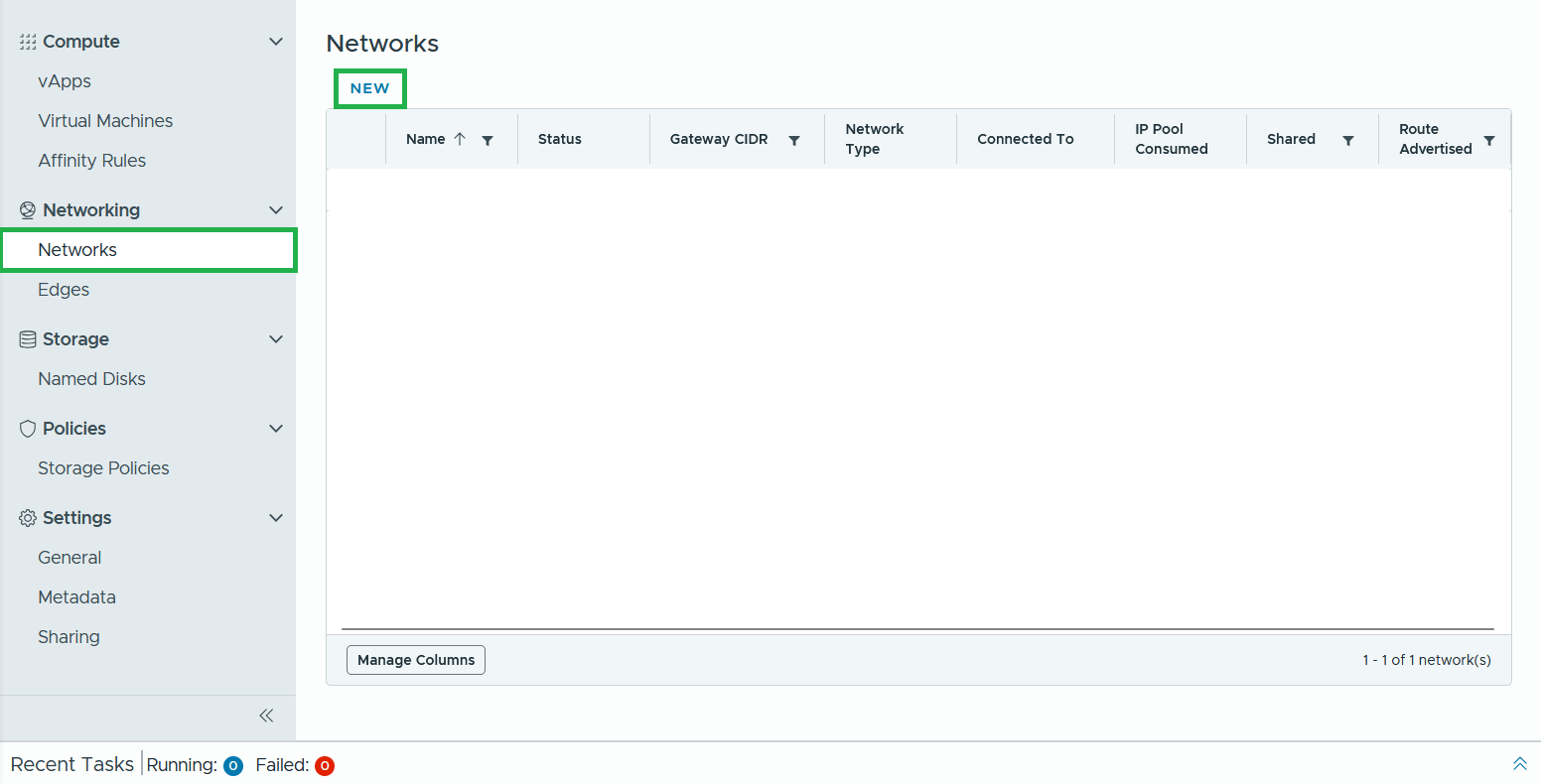

2. В левом меню выберите «Networking» в разделе «Networks» и нажмите кнопку «New»

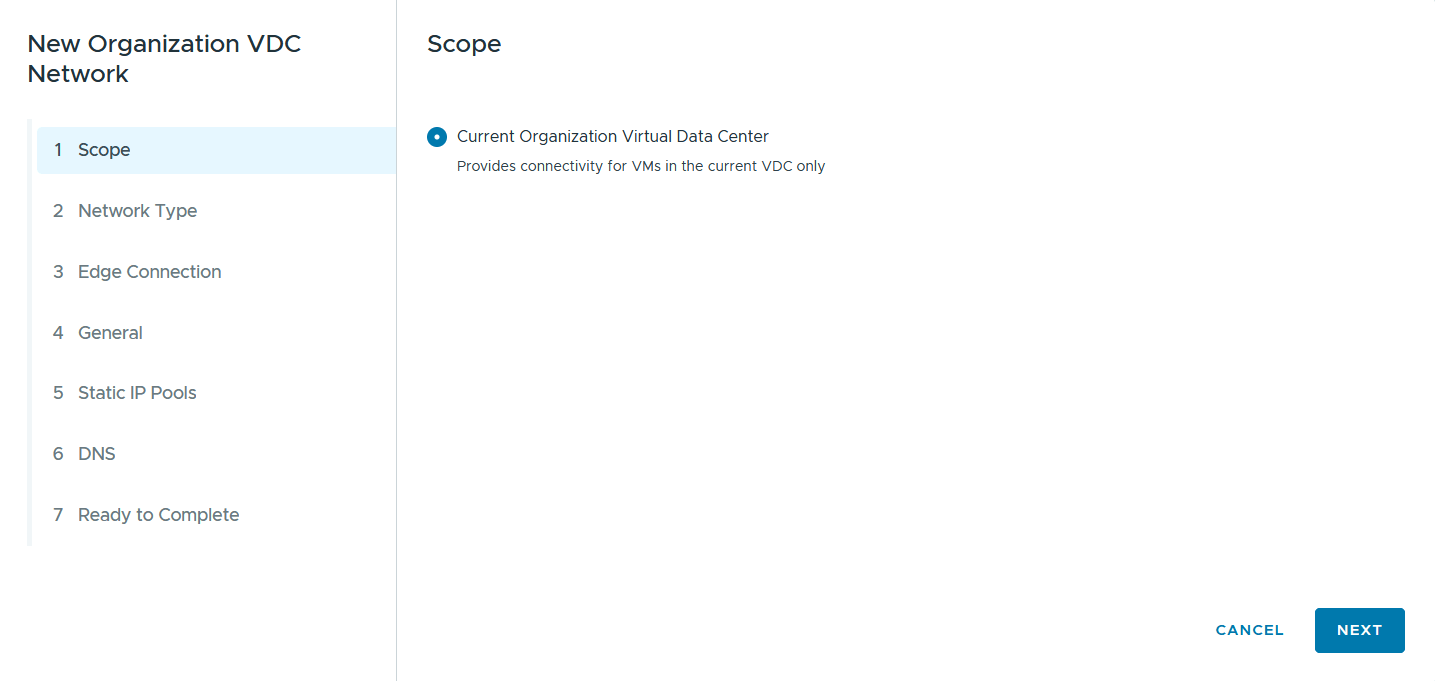

3. Выберите область работы сети (в настоящее время поддерживается только один режим — сеть связывает машины в рамках одного виртуального дата-центра

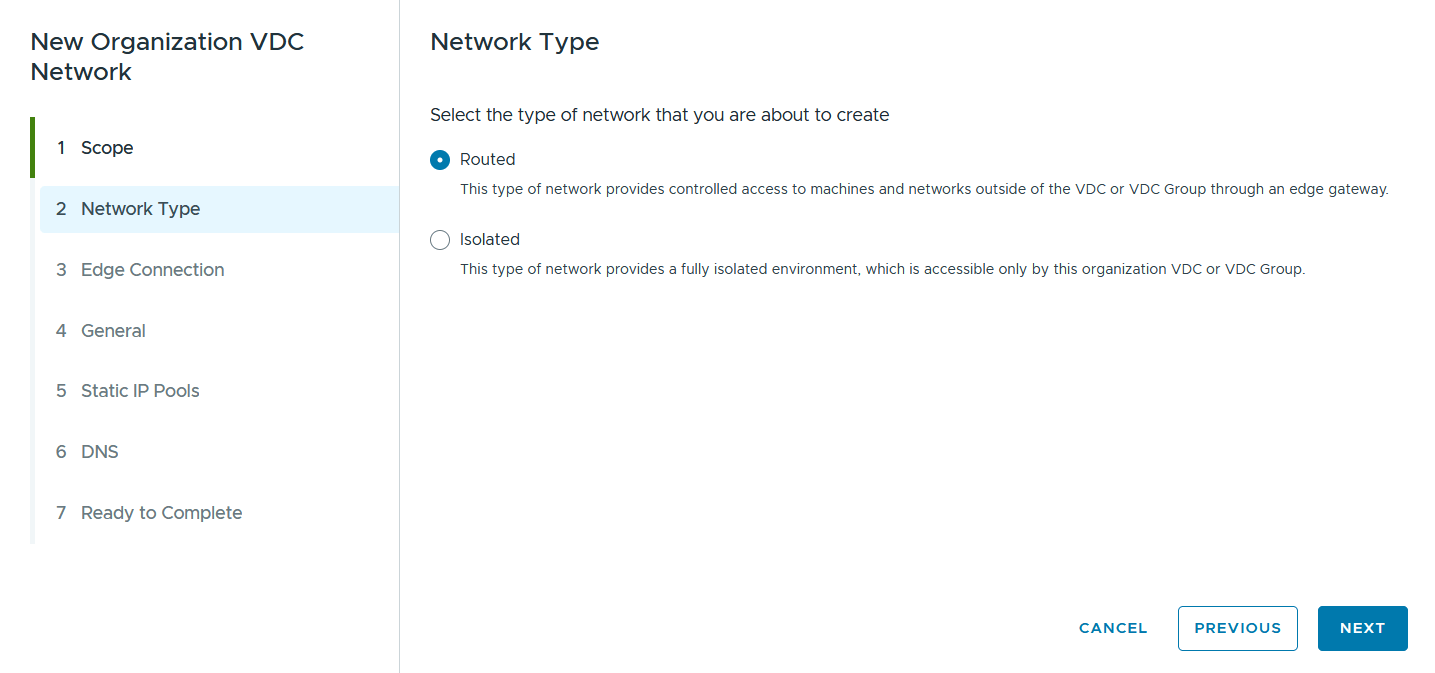

4. Выберите тип сети:

  • Isolated — изолированная сеть (без возможности выхода в сеть интернет)
  • Routed — маршрутизируемая сеть (с возможностью выхода в сеть интернет)

Изолированная сеть создается без подключения к локальному NSX Edge маршрутизатору организации, т.е. эта сеть подойдет для организации локального взаимодействия между виртуальными машинами при страхе утечки важных данных в сеть интернет.

Маршрутизируемая сеть – виртуальная сеть с подключением к локальному NSX Edge маршрутизатору, используется в большинстве случаев. Подключенные к такой сети виртуальные машины при правильной настройке NAT и Firewall получают возможность выхода в сеть интернет.

В данном случае выберем маршрутизируемый тип сети:

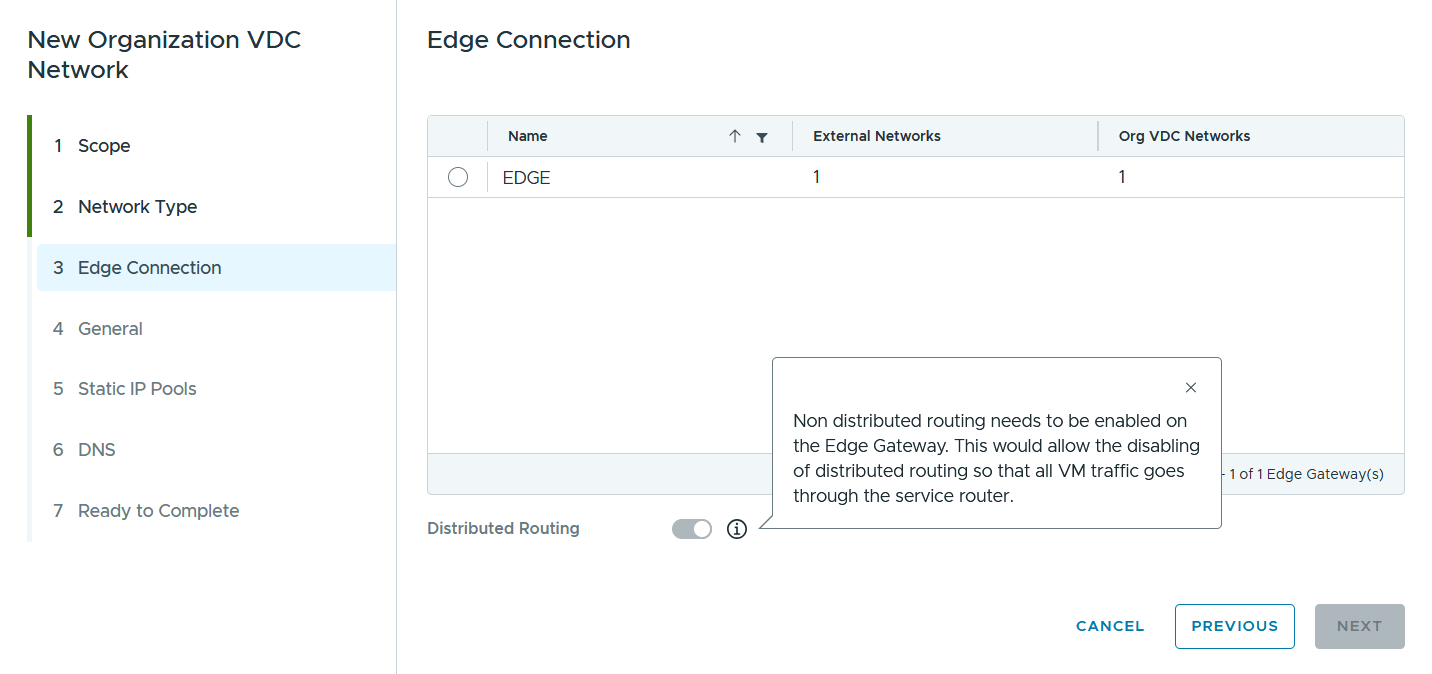

5. Выберите NSX Edge маршрутизатор, к которому необходимо будет подключить нашу сеть org-net

Distributed Routing — технология, которая оптимизирует передачу данных между серверами дата-центра благодаря маршрутизации трафика через гипервизор, минуя NSX Edge, что снижает задержки и освобождает от нагрузки маршрутизатор. Включена по умолчанию и неизменяема
6. Укажите имя сети и ip-адрес/маску шлюза по умолчанию.

  • Name – имя виртуальной сети организации

Gateway CIDR – IP-адрес шлюза по умолчанию в формате CIDR (Classless Inter-Domain Routing – формат, в котором указывается IP адрес и количество бит маски подсети). При указании шлюза 172.16.3.254/24 будет создана локальная сеть 172.16.3.0/24 и адреса из этой сети будут доступны для назначения виртуальным машинам.
6. Если необходимо, включите режим работы с IPv4 и IPv6 адресами.

Обратите внимание на то, что мы работаем с IPv4 адресами, поэтому IPv6 адресация будет доступна только в рамках внутренней сети виртуального дата-центра
7. Включите режим строгого назначения IP, чтобы виртуальные машины, посредством Static: IP-Pool или DHCP, получали адреса строго из пула статических адресов сети

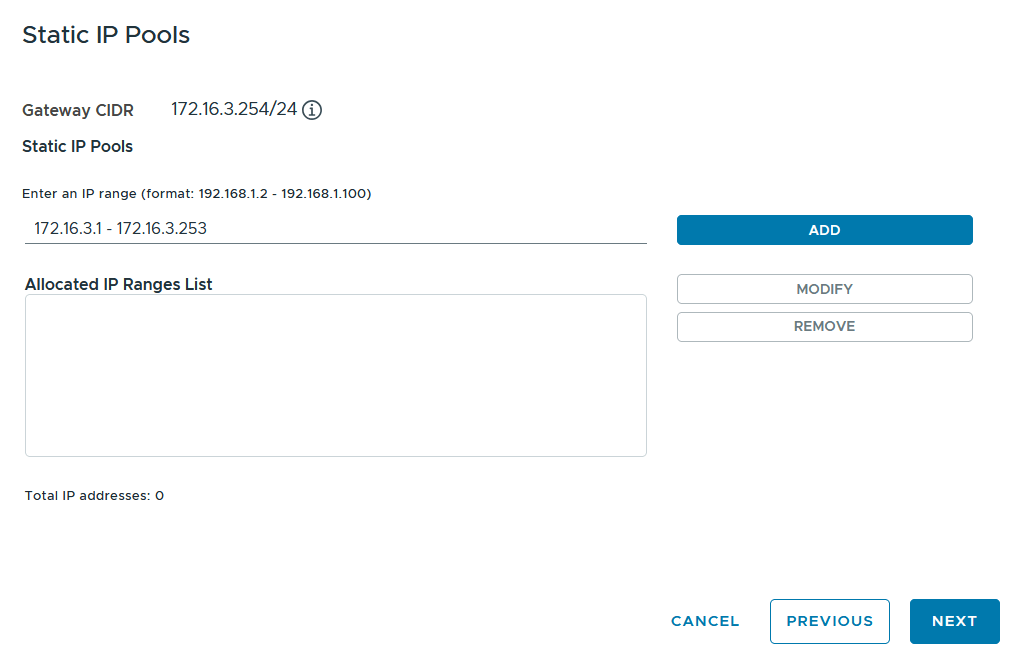

8. Создайте IP Pool: перечисление адресов, доступных для назначения виртуальным машинам автоматически
9. Укажите настройки DNS

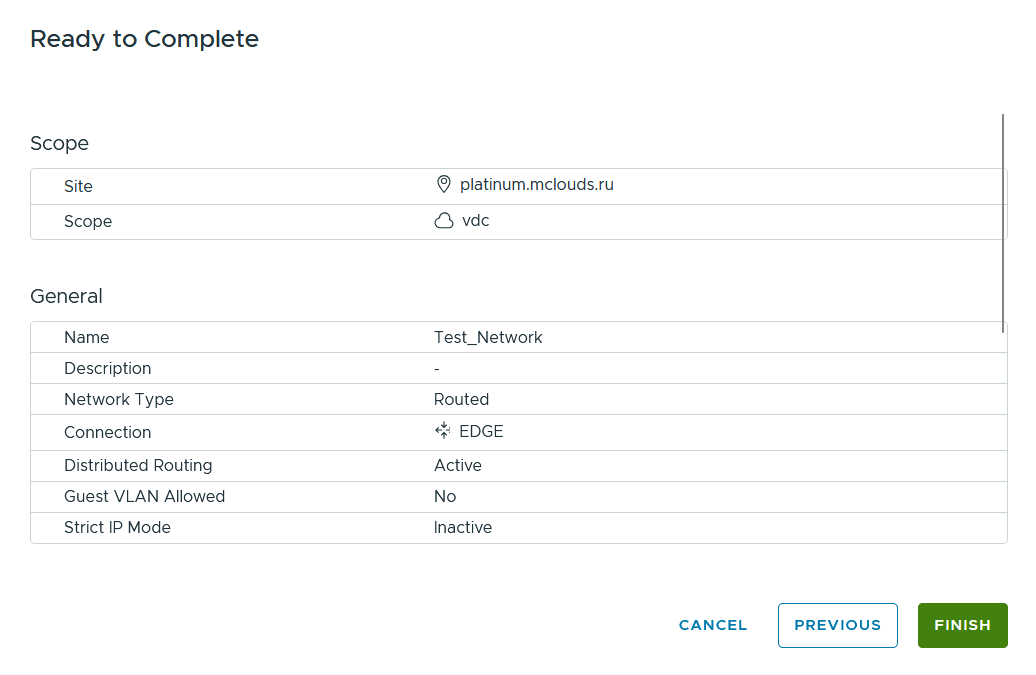

10. Проверьте настройки сети и нажмите Finish

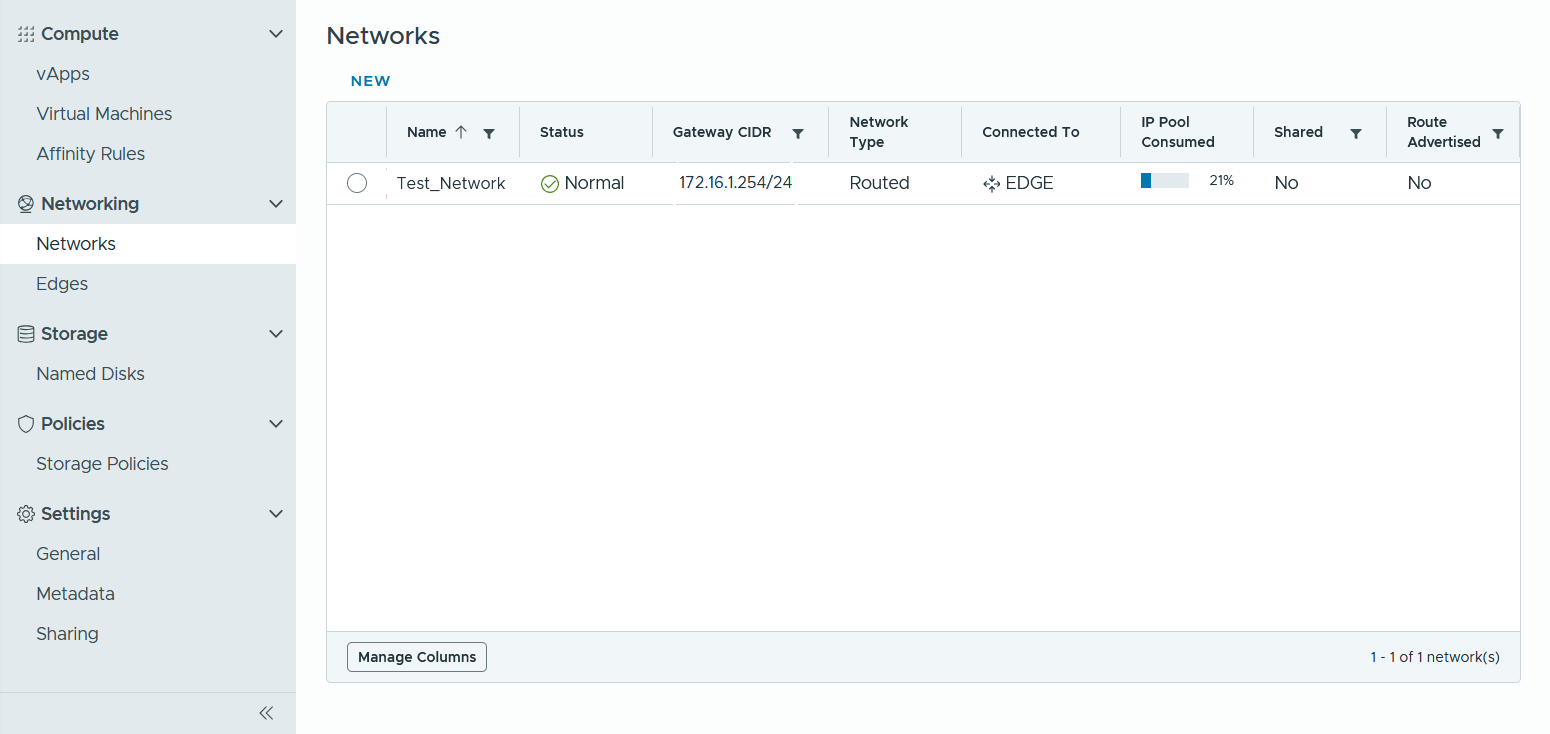

11. Просмотреть список сетей в VDC Вы можете во вкладке Networking -> Networks

На этом настройка сети в VMware Cloud Director закончена
