Использование Autodesk Revit с видеокартой и как GPU влияет на работу CAD-систем

Занимаясь проектированием автомобилей, электроники или строительством, не важно что это - постройка зданий или микросхем, прокладывание коммуникаций или подключение транзисторов, расчёт нагрузок, для оптимизации работы используют системы автоматизированного проектирования (САПР).

Сфера применения САПР и CAD-систем:

• Архитектура и строительство
• Приборостроение
• Машиностроение (автомобили, самолёты)

Их все не будем перечислять, но в любой сфере разработки, проектирования есть что оптимизировать и автоматизировать.

Для пользователя не из сферы, это не только создание 2D чертежей и 3D-моделей, но и расчёт прочности, нагрузок, ведение контроля количества материалов и многое другое.

Например, проектные группы зачастую используют Autodesk Revit для проектирования зданий (BIM) и составление проектной документации, одни из областей применения:

• Архитектурное проектирование
  • Создание 3D-моделей сооружений
  • Разработка планов, фасадов и детальных чертежей зданий
  • Генерация документации по 3D-модели
• Конструктивное проектирование
  • Моделирование несущих конструкций (например - балки, колонны и фундаменты)
  • Расчет нагрузок и создание армирования
  • Интеграция с расчетными программами
• Визуализация и презентация:
  • Создание фотореалистичных изображений
  • Виртуальные туры и анимации
  • Презентационные материалы для заказчиков
• Управление проектом:
  • Автоматическое составление спецификаций и ведомостей
  • Контроль количества материалов

С помощью Revit возможно вести проекты и создать единую информационную модель, не только с геометрией, но и с их характеристиками, с данными о используемых материалах, их стоимости и других параметрах.

Есть и российские платформы BIM:

• Model Studio CS - интегрированная система информационного моделирования и 3D-проектирования для объектов, относящихся к промышленному и гражданскому строительству (АО СиСофт Девелопмент)
• Renga - BIM-система российского производства, отличающаяся богатым функционалом, интуитивно понятным интерфейсом и демократичной ценой.

И российские САПР системы:

• nanoCAD — 2D/3D САПР общего назначения от "Нанософт"
• FreeCAD — открытая параметрическая САПР (международная, но активно используется в России)
• КОМПАС-3D — флагманский продукт АСКОН для машиностроительного проектирования и 3D-моделирования

Рассмотрим вариант по использованию платформы Revit в качестве базы.

Один из шагов в работе, это понимание, как работать с системой, с точки зрения навыков, но и как сама система справится с нагрузкой и работой с Revit. Для этого существует RFOBenchmark, о нём чуть подробнее сейчас расскажем.

Оценка производительности системы программы Revit

Для того, чтобы оценить насколько наша платформа хорошо работает с Autodesk Revit существуют специализированный набор тестов (benchmark) для замера эффективности работы с компонентами:

• Revit API: создание, модификация и удаление элементов модели, изменения её свойств и параметров.
• Обработка геометрии - скорость работы системы с 3D: вычисление площади, объёма и другие геометрически операции.
• Управление данными - оценка эффективности чтения/записи информации в модель, работы с базами данных проекта, экспорта и импорта данных.
• Рендеринг - быстрота отклика и обработка сложных моделей.

Типичные сценарии тестирования:

• Загрузка и обработка крупных BIM-моделей
• Массовое создание семейств и элементов
• Экспорт в различные форматы (IFC, DWG, и др.)
• Работа с облачными сервисами и коллаборацией
• Автоматизация рутинных задач проектирования

RFOBenchmark позволит предварительно оценить систему по производительности, результат измеряется просто - чем быстрее обработка проходит, тем меньше времени требуется на работу. Меньше секунд на обработку - выше скорость работы проектных групп.

Для запуска тестирования запустите файл: _RFO Benchmark - Full_Standard.

Рекомендации по подбору облачного сервера с GPU для Revit

• Для оптимальной работы рекомендуется использовать процессор с частотой не менее 3.8 ГГц

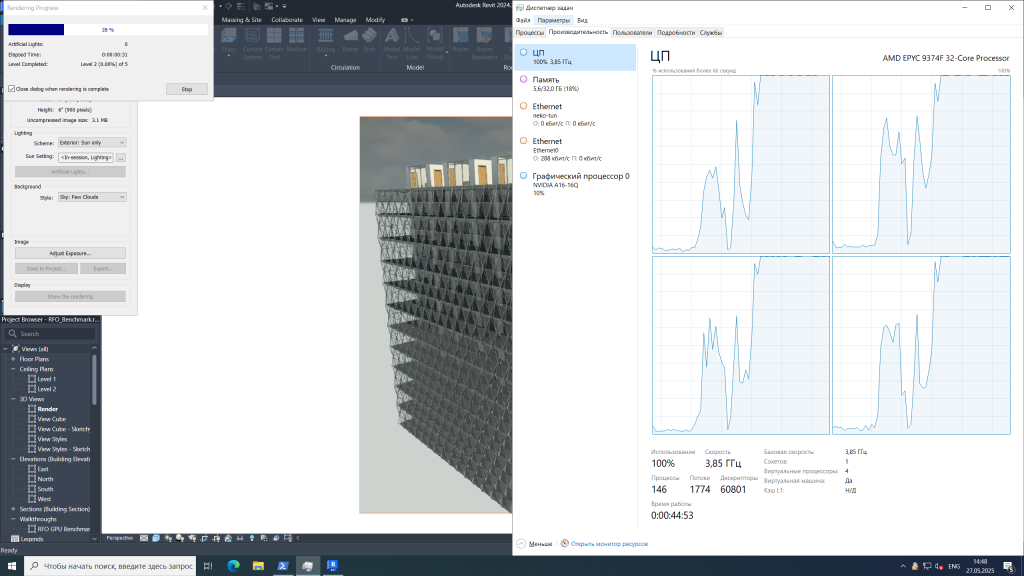

• Процесс рендеринга происходит процессором, во время тестирования RFOBenchmark можно в этом убедится, данные для обработки в видеопамять загружаются.
• Для плавной работы с объектами рекомендуется от 2 Гбайт видеопамяти, для рендеринга объём памяти определяется моделью.
• Видеопамять требуется, преимущественно, для плавной визуальной работой с системой, основная нагрузка идёт на центральный процессор (CPU).
• Использование SSD для быстрого обмена данными - загрузка и выгрузка моделей и работы кэша.

Производительность Revit на разных конфигурациях.

Сделали сравнение работы на различных конфигурациях, опытные проектные группы могут сказать, что - “не релевантно, у вас 4 ядра, а тестируете ноутбук с 14 ядрами“. Да, взяли для тестирования именно ту конфигурацию, которую часто используют проектные группы при работе у нас в облаке.

Сделали сравнение нашей конфигурации:

• с видеокартой и виртуальным рабочим столом в конфигурации - 4 vCPU (AMD EPYC 9374F, 4.1 ГГц), 32 Гбайт RAM, GPU NVIDIA A16 (16 Гбайт)
• без видеокарты - 4 vCPU (AMD EPYC 9374F, 4.1 ГГц), 32 Гбайт RAM

Для сравнения взяли конфигурации, которые используют пользователи в своей работе. Одна из следующих, это третья конфигурация с видеокартой NVIDIA M60 - 4 vCPU (E5-2690 v4, 3.1 ГГц), 24 Гбайт RAM, GPU NVIDIA M60.

И четвертым сравниваем конфигурацию стандартного рабочего места - 14 ядер (i7-13700H, 3.6 ГГц), 16Гбайт RAM, GPU Iris Xe.

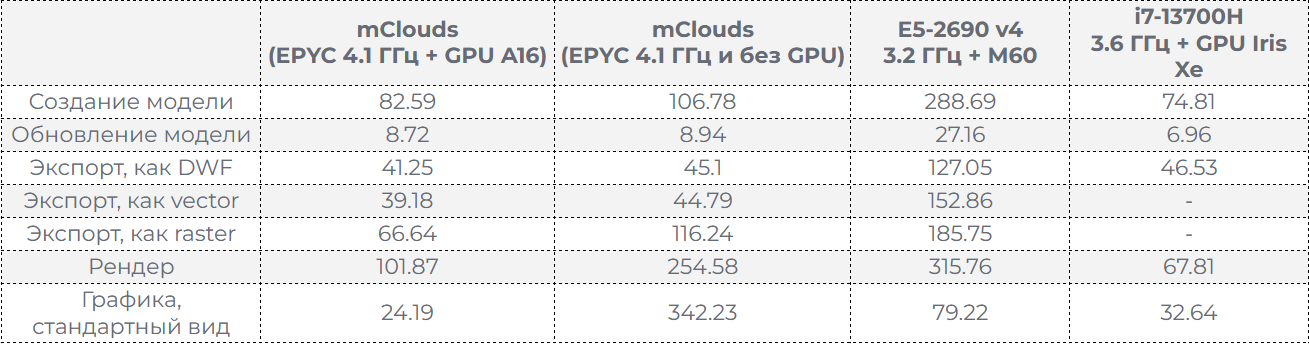

Свели данные в таблицу, значения указаны в секундах (время выполнения операции).

При сравнении двух конфигураций на процессоре AMD EPYC 9374F с 4 vCPU, но в одном варианте добавлена видеокарта NVIDIA A16, а в другом без видеокарты, то при работе, где задействован графический адаптер, увеличивается скорость обработки, в отличие от конфигурации без видеокарты, render benchmark проходит быстрее на 149%, print all views as raster на 74% быстрее, а работа с графикой в standard view быстрее на 1314%.

Если сравним 4 ядра AMD EPYC 9374F с видеокартой NVIDIA A16 и ноутбуком с процессором i7-13700H на 14 ядер и интегрированной видеокартой Iris Xe, то система на ноутбуке не можем провести экспорт как vector, raster и графика в standard view работает медленнее на 34%.

При переходе на удалённой режим работы, либо подключая удалённые команды проектировщиков, чтобы работали над вашими проектами и вы могли отслеживать их производительность, вы можете предоставить виртуальный рабочий стол за 8 490 рублей в месяц, вместо организации рабочего пространства и приобретения оборудования.

p.s.

Коллеги спросили, есть ли у нас свободные L40S, может там протестируем перфоманс ради интереса. Сделал тестирование и с NVIDIA L40S, процессор тот же - AMD EPYC 9374F, 4 ядра и 32 Гбайт оперативной памяти.

Там где активируется графический адаптер в работе, производительность вырастает в разы.

Влияет ли графический адаптер на производительность Revit?

Краткий и быстрый ответ - да.

С помощью дополнительного теста RFOBenchmark - Graphic acceleration можно оценить производительность системы, как она будет работать с графическим ускорителем (GPU) и без.

Результаты тестирования:

Revit действительно лучше работает с графическим адаптером (GPU), ведь видеокарта позволяет использовать дополнительную мощность, чтобы снизить нагрузку на процессор.

Кейс использования виртуального рабочего стола с Revit

Опишем несколько вариантов использования виртуальных рабочих столов с GPU, которые мы реализовали во втором квартале 2025 года.

Кейс 1. Аутсорсинг проектной группой

Компания подключает для работы с BIM документацией проектную группу у который должен быть ограниченный выход в сеть Интернет и ограниченный доступ к виртуальным рабочим столам. Доступ имеется только до локального Revit Server, где размещается вся документация, и до сетевой папки.

Был предложен вариант, что пользователи подключаются к VPN-серверу, затем могут открыть удалённый рабочий стол и начать с ним работать, документацию могут взять на сетевой папке и на Revit Server.

Групповой политикой Windows была заблокирована возможность копировать текст и файлы с виртуального рабочего стола.

Кейс 2. Удаленный рабочий стол на….

На время ремонта рабочий станции и дальнейшей командировки пользователю нужен был рабочий стол с GPU для работы Revit. В компании не было замены для рабочего места, поэтому пользователь работал со своего домашнего ноутбука.

Компания приобрела на два месяца рабочий стол с видеокартой NVIDIA A16, профиль 4 Гбайт и предоставила своему пользователю на время ремонта рабочей станции. Пользователь практически не заметил разницы в работе.

Регистрация на платформе Autodesk

Регистрация требуется для того, чтобы оформить, бесплатно скачать и активировать лицензию на 30 календарных дней для работы с Autodesk Revit, для регистрации и активации доступа рекомендую использовать IPv4 пространство европейских стран.

Вы сможете скачать Revit одной из версий или следующих версий:

• Revit 2026
• Revit 2025
• Revit 2024
• Revit 2023

Все версии возможно скачать с поддержкой русского языка.

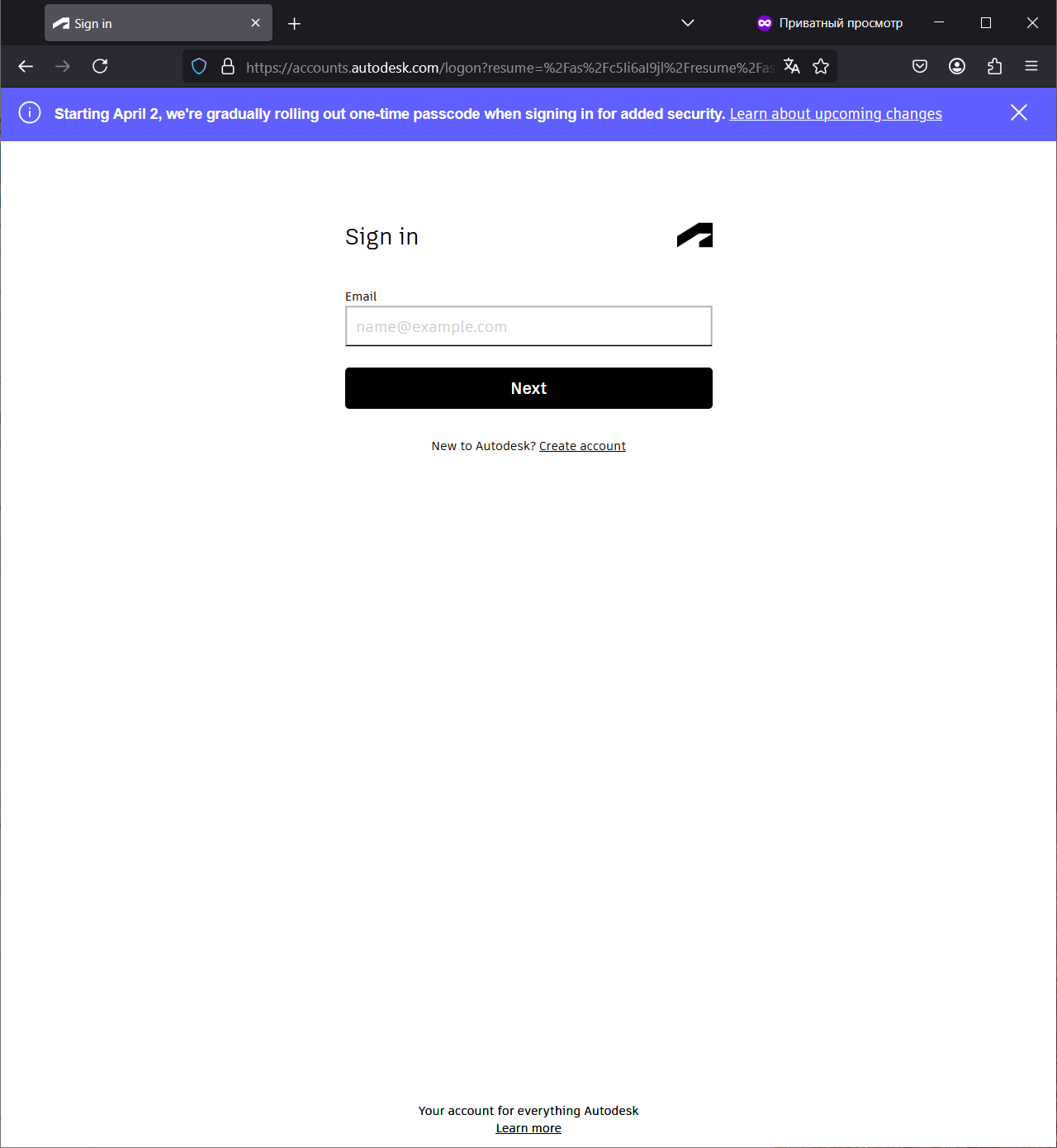

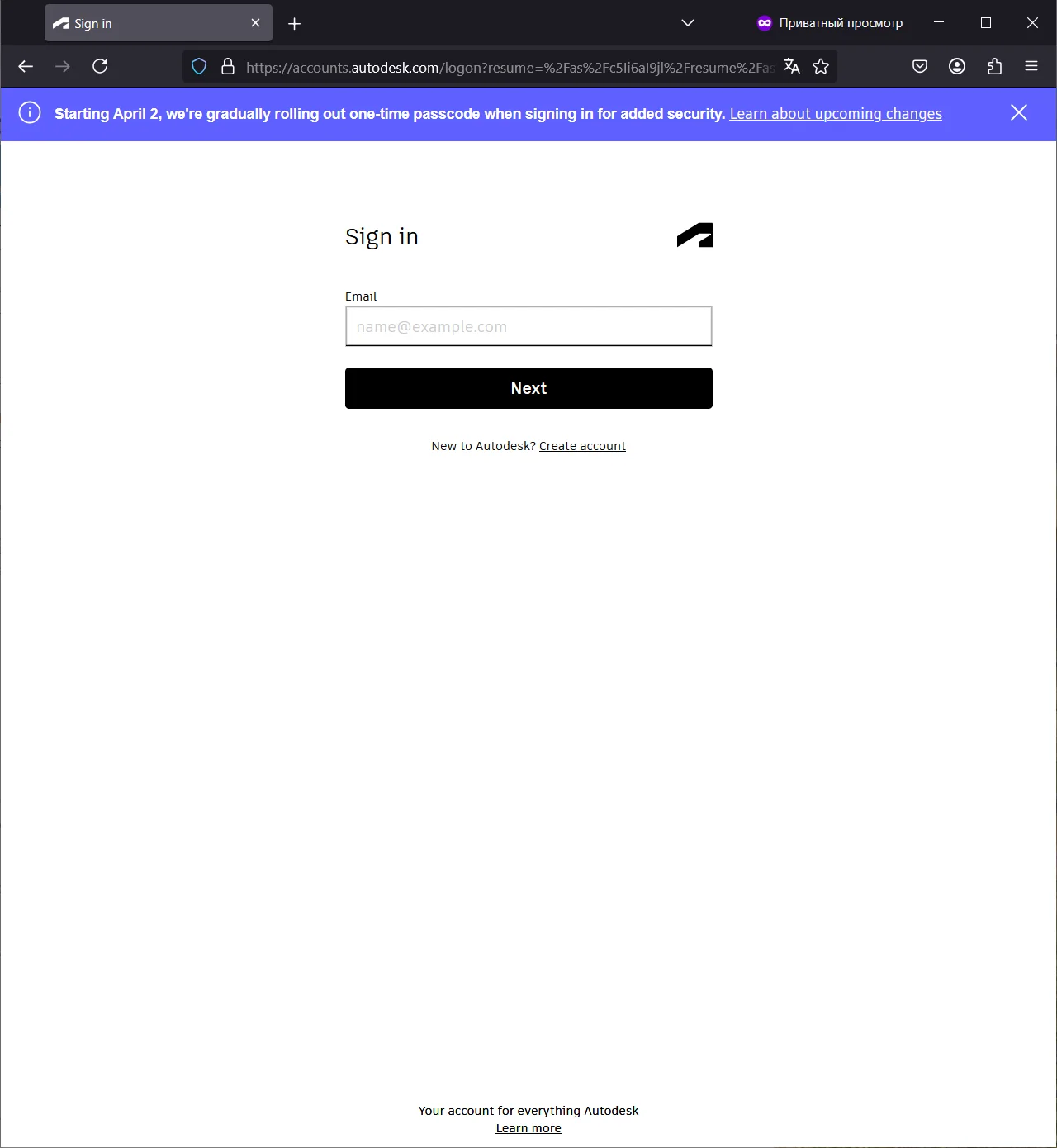

1. Перейдите на страницу autodesk.com и нажмите кнопку - Sign in

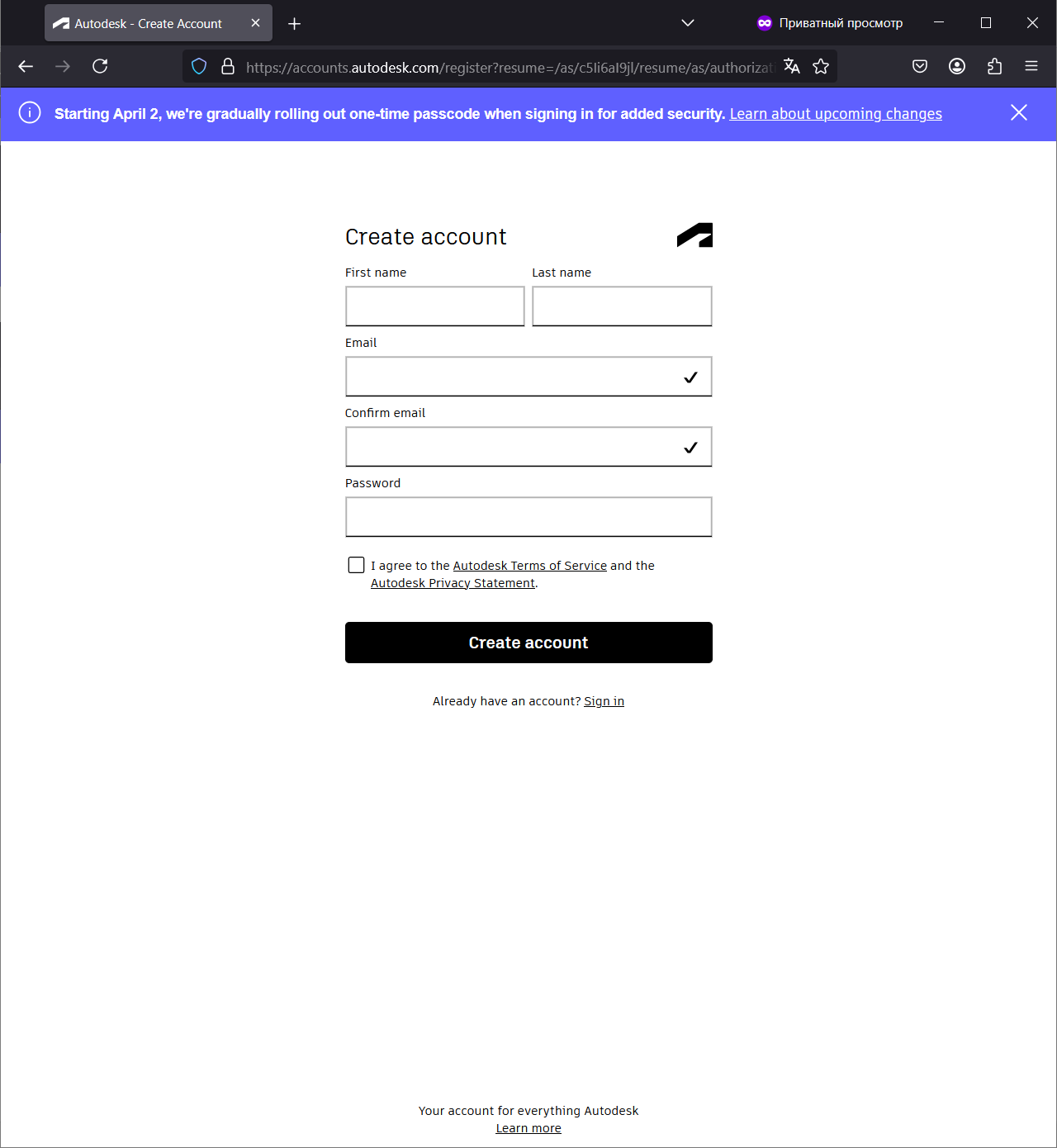

2. Укажите ваши данные для регистрации и нажмите Create Account

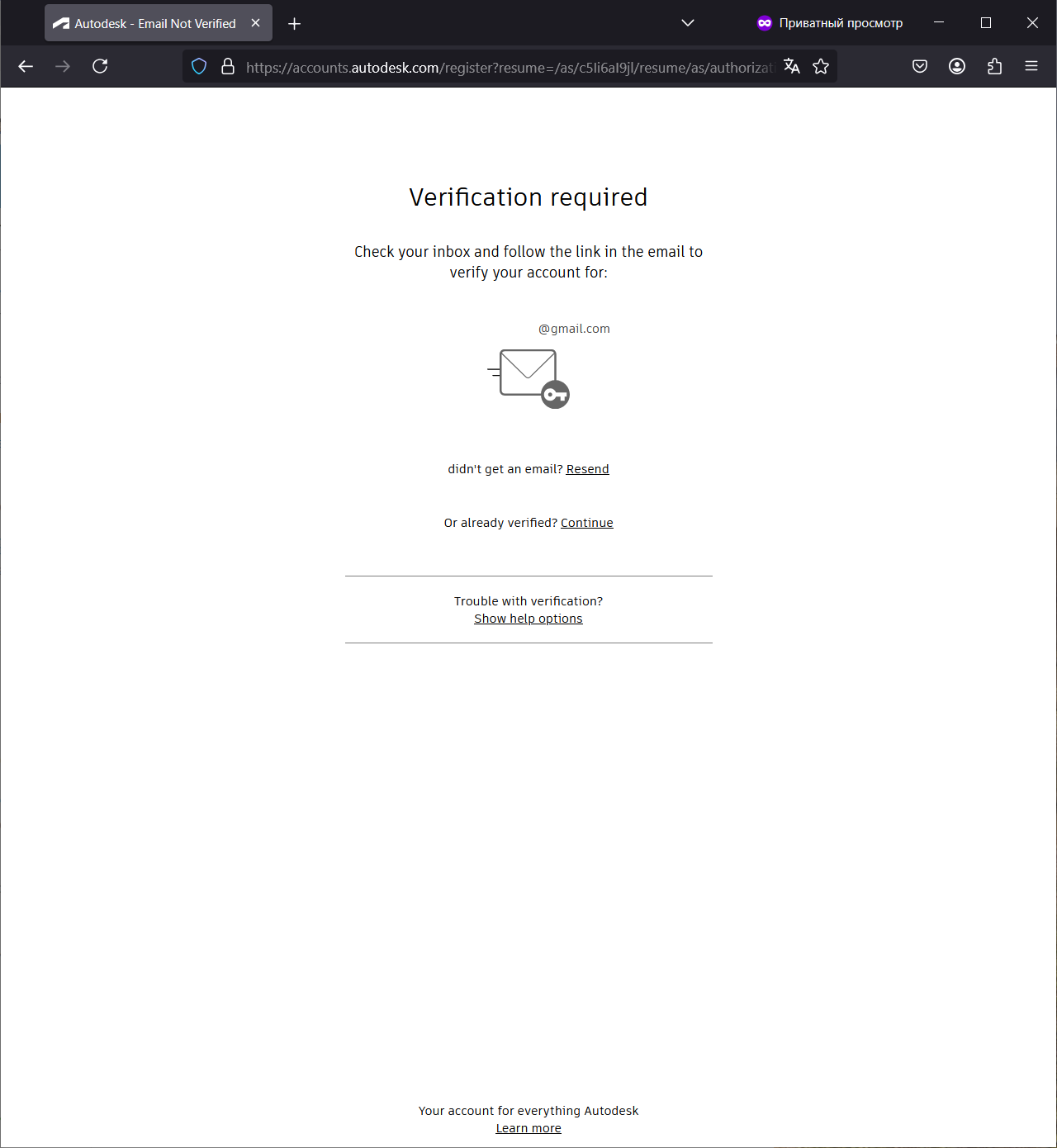

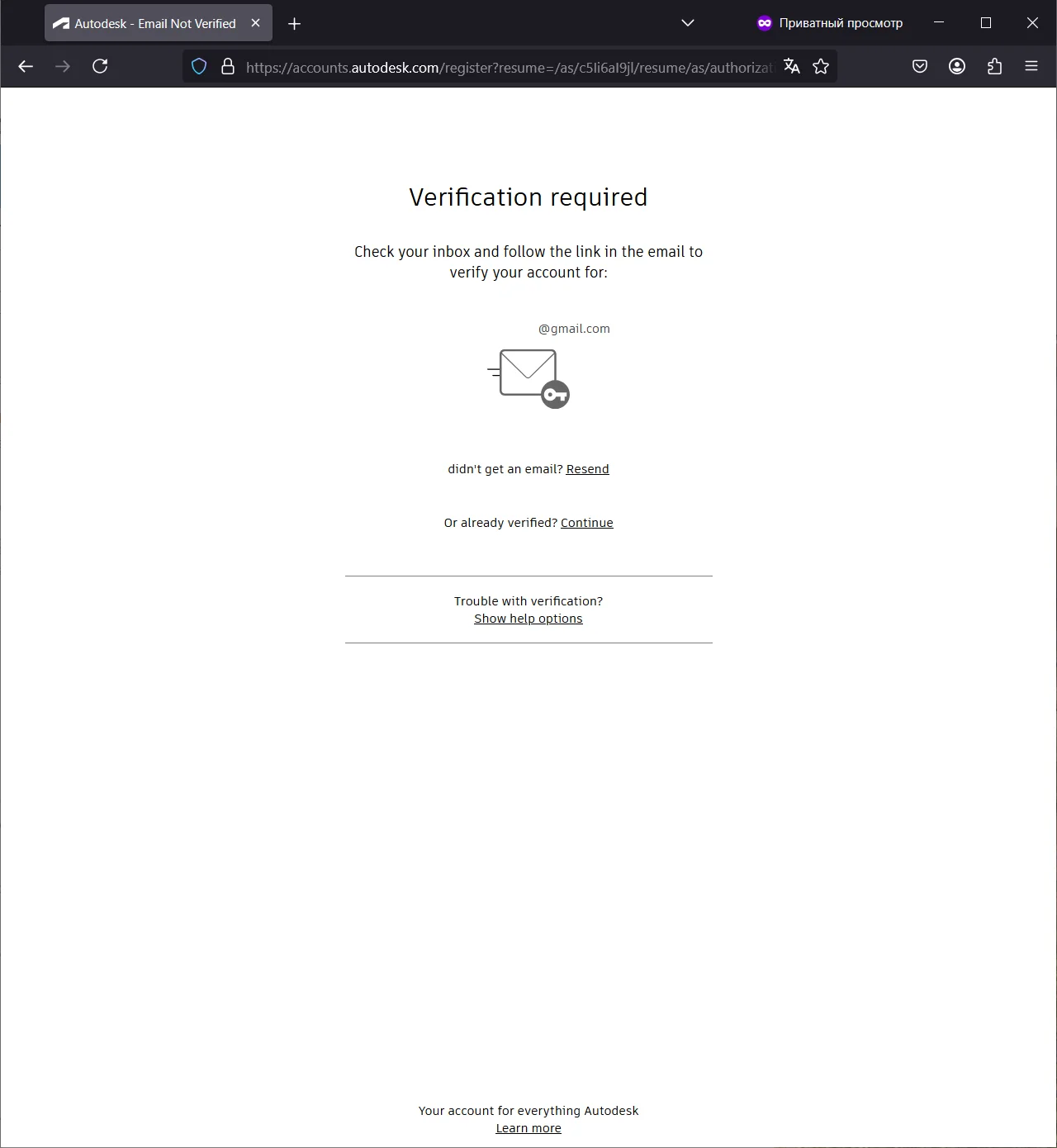

3. На почту придёт письмо для подтверждения электронной почты

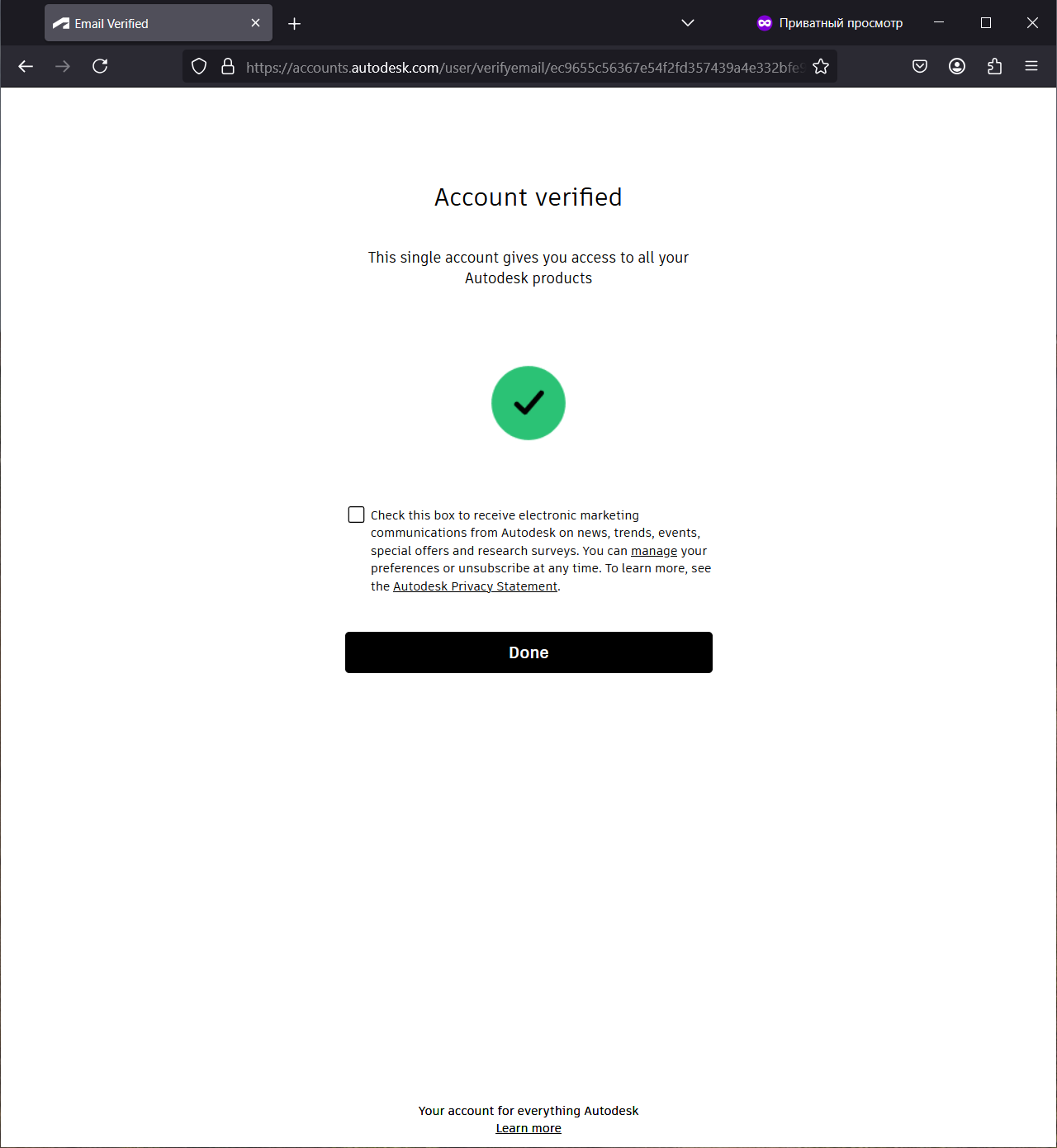

4. После подтверждения почты аккаунт будет верифицирован



Как скачать версию Autodesk Revit 2024

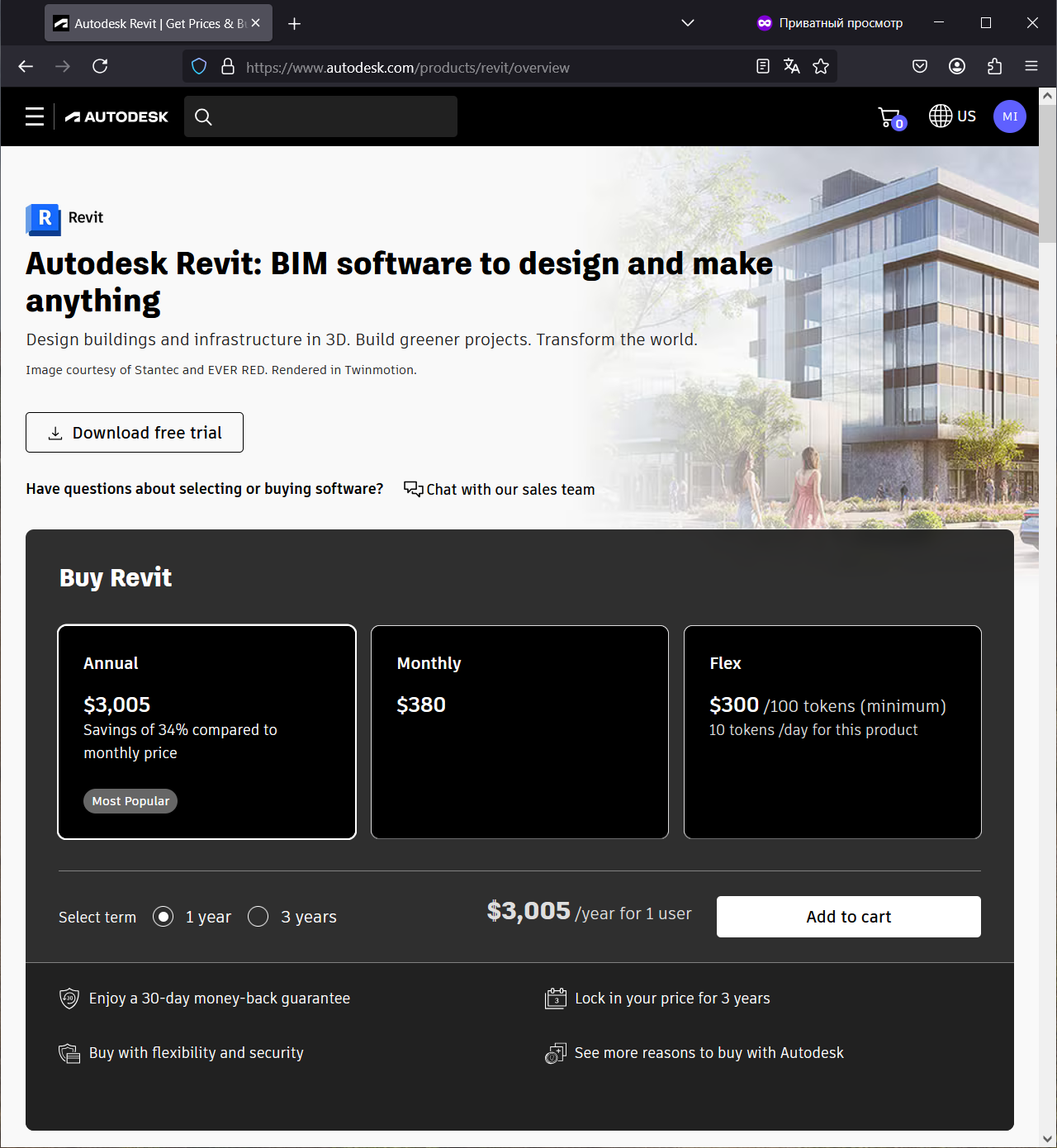

1. Перейдите на страницу с продуктом и нажмите “Download free trial”

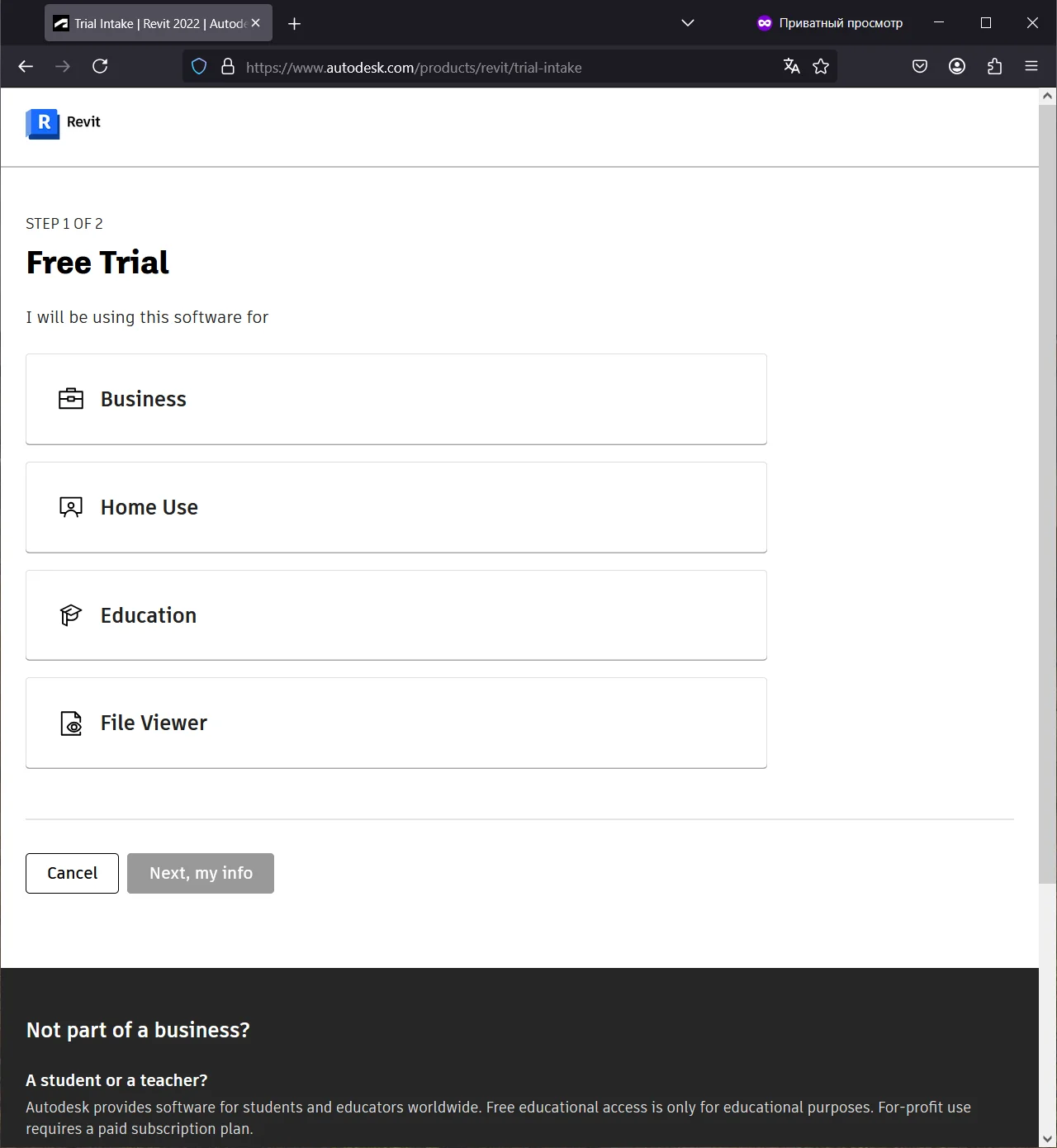

2. Далее выберите для каких целей вы планируете использовать Revit, я выбери для домашнего использования - Home Use.

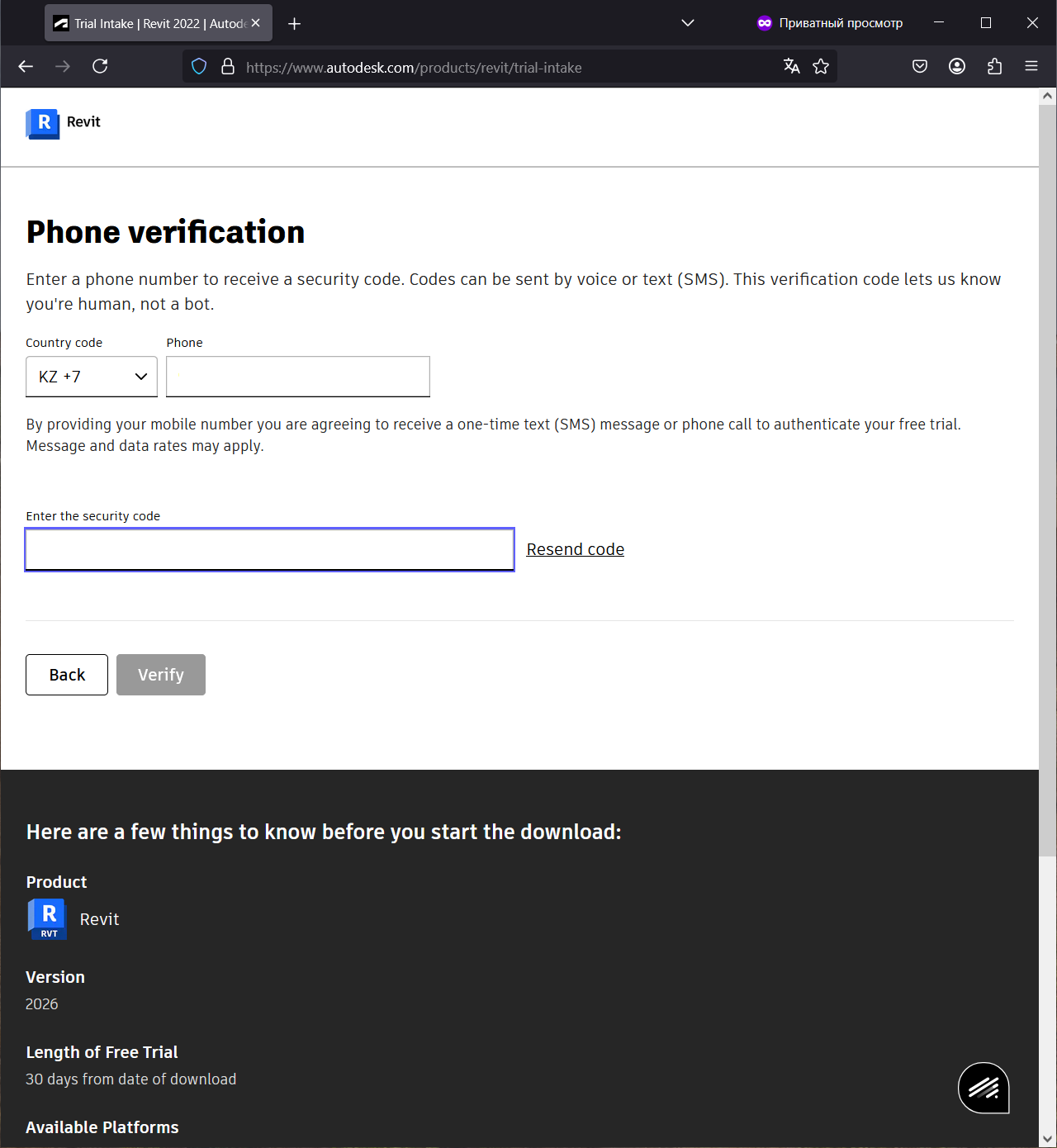

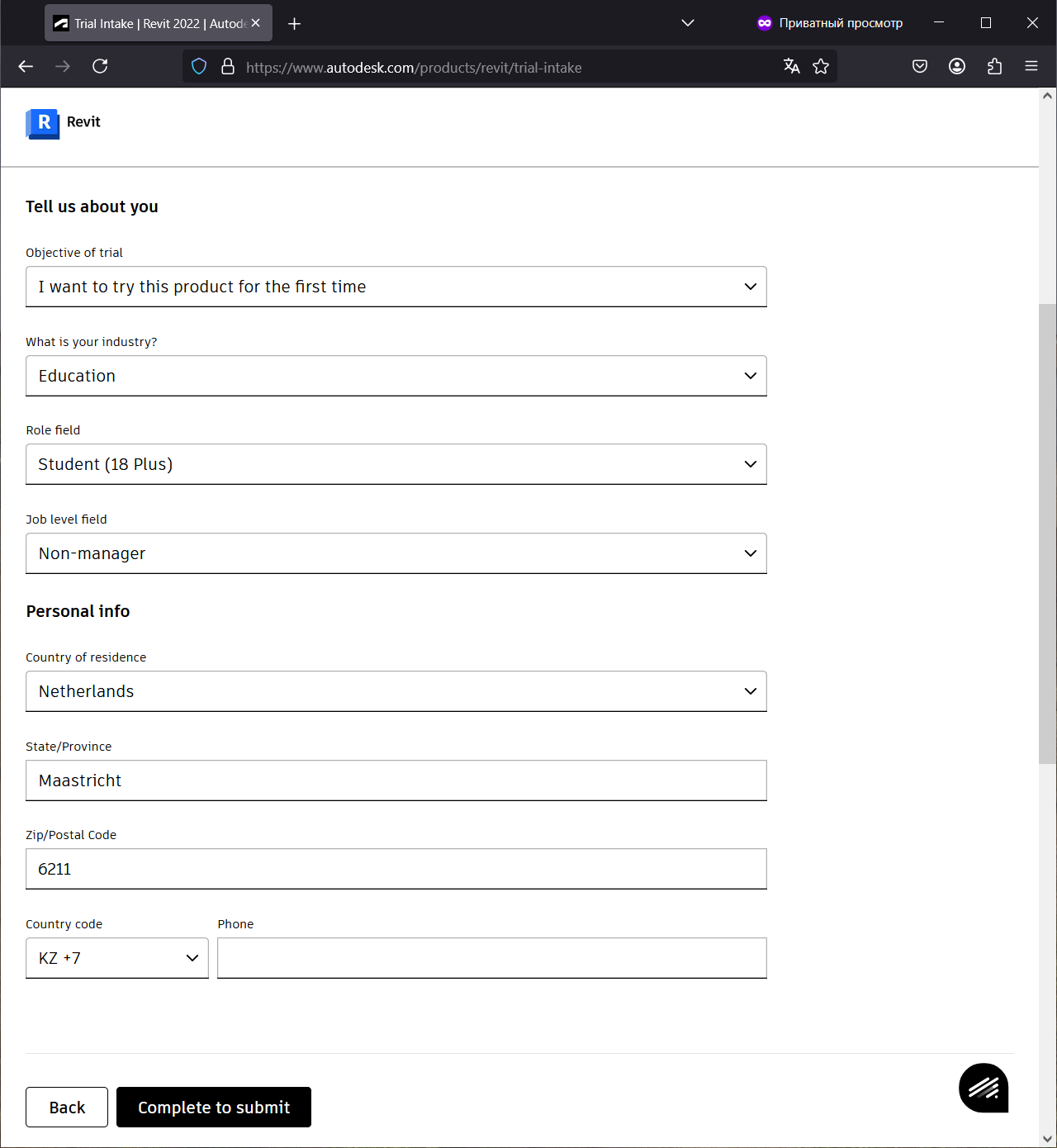

3. Укажите ваши данные в форме триального периода. В качестве примера указываю следующие данные, которые вы можете видеть на экране. Потребуется подтвердить номер телефона, поэтому указываю код страны KZ (+7) и ввожу далее свой российский номер для подтверждения.


4. Подтверждаем номер, придёт СМС от TwilioAuthy

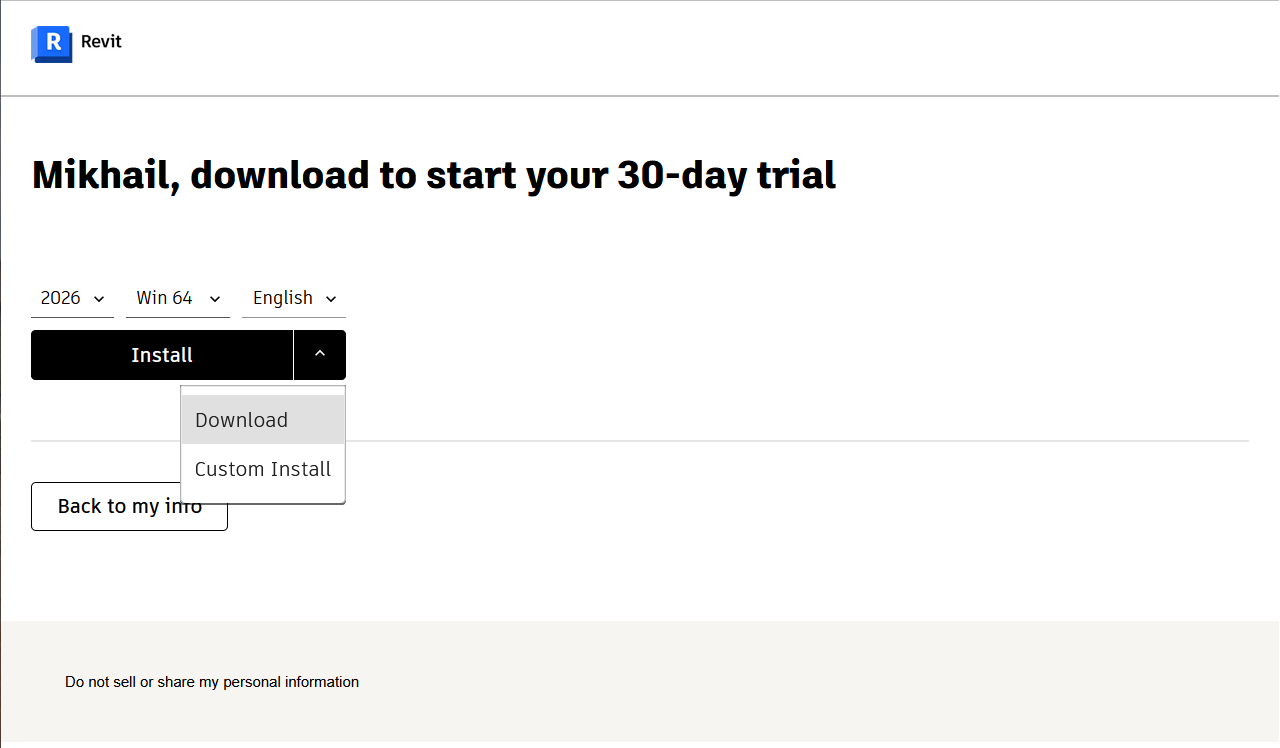

5. Затем попадаете на форму скачивания, если вам требуется Revit 2026, то можете скачать его на этой форме. Если требуется другая версия, например, как мне Revit 2024, выбираете Custom install.

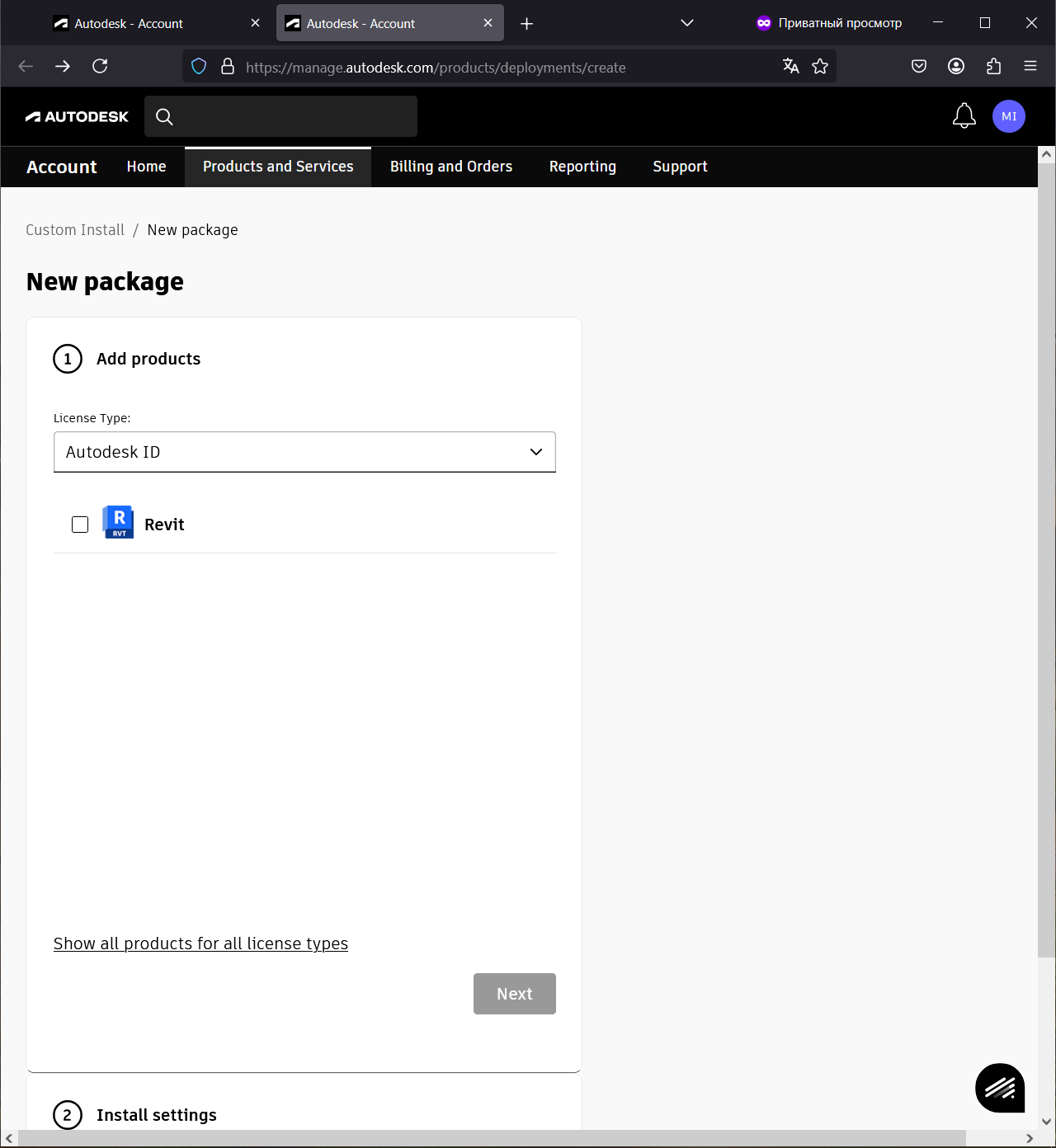

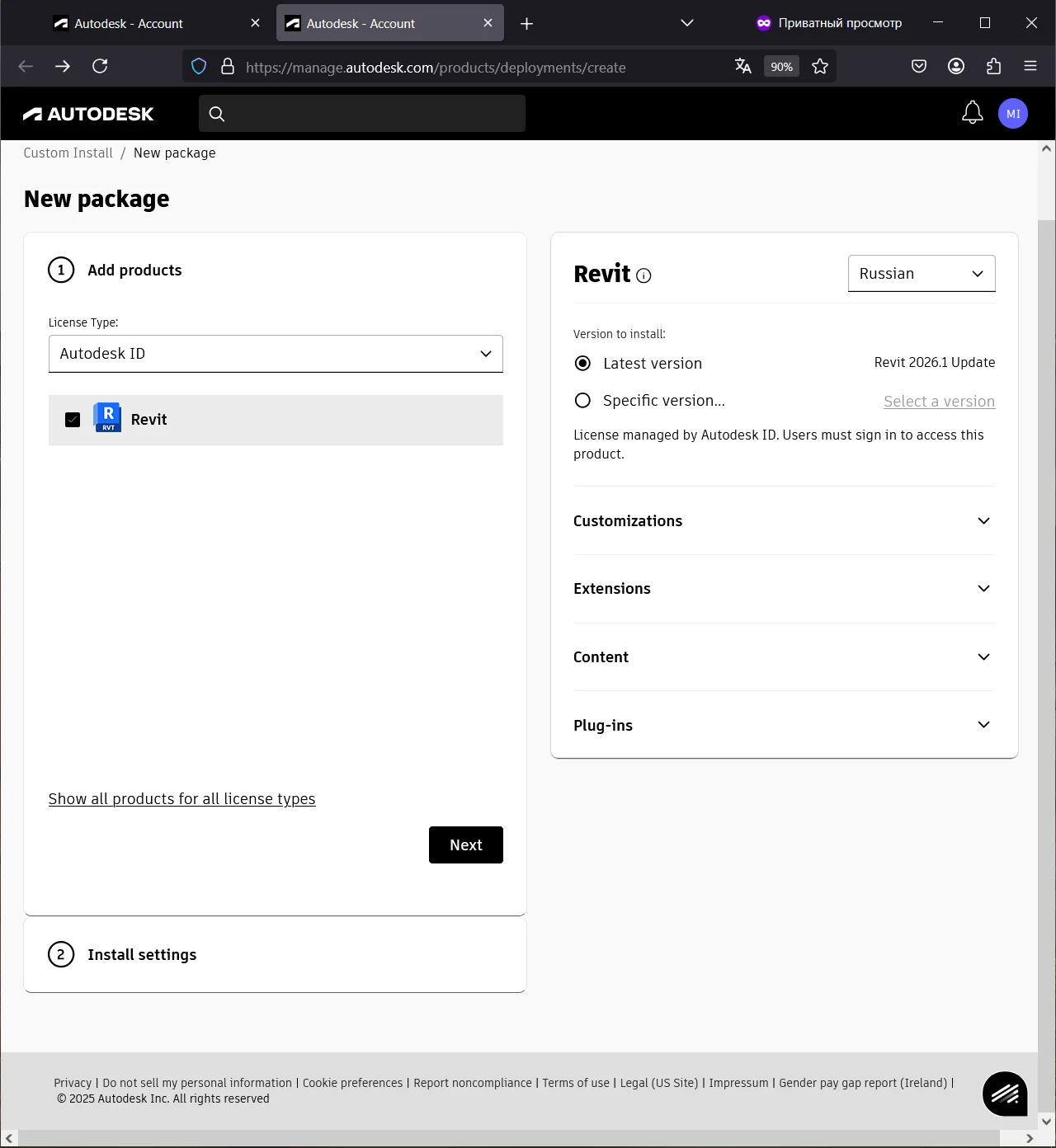

6. Вы попадаете в Package builder для создания вашего образа. Выберите Revit.

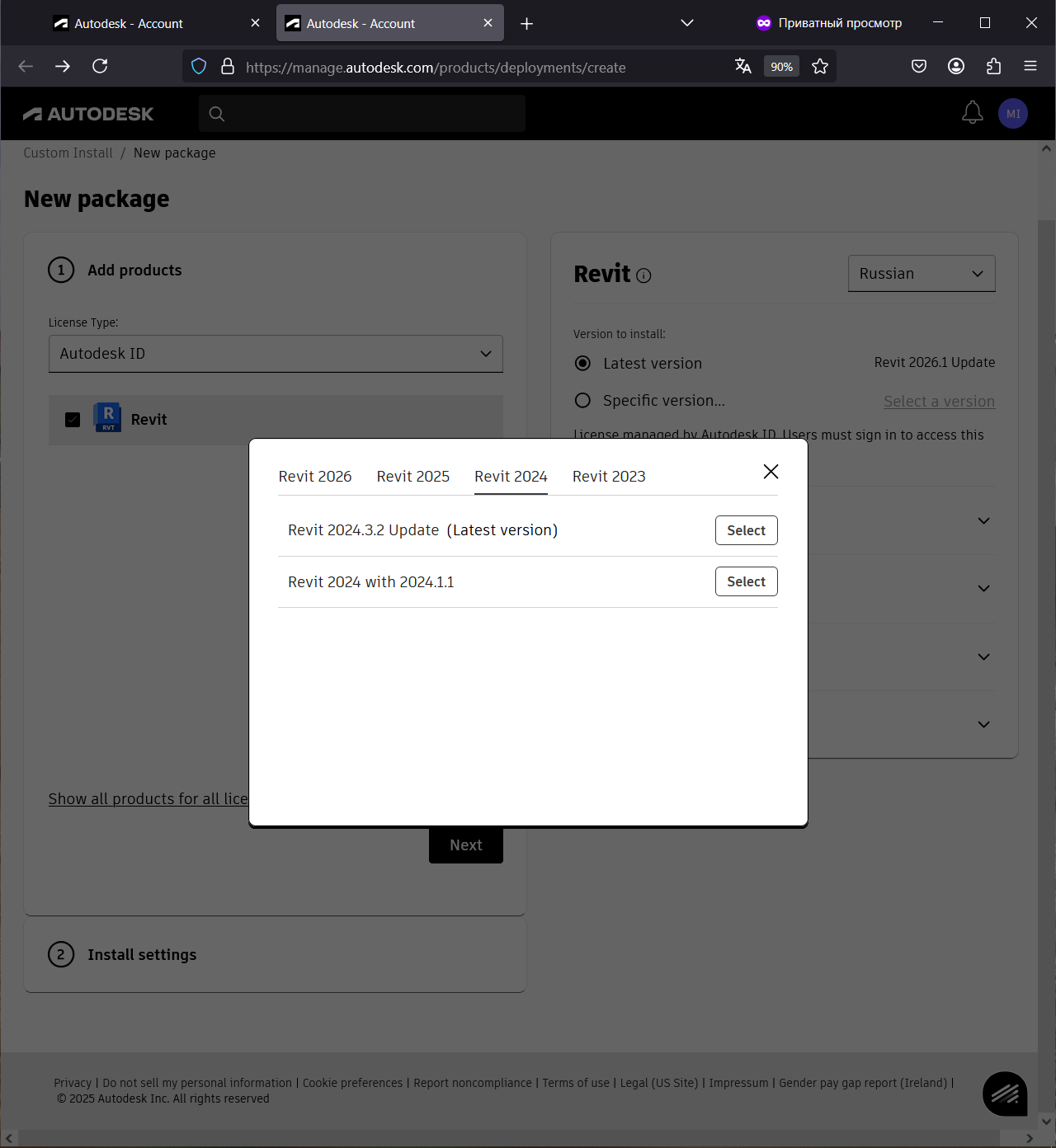

7. Затем вы сможете выбрать редакцию и русский язык и одну из версий Revit
   Revit 2026 (по умолчанию)
   Revit 2025
   Revit 2024
   Revit 2023



8. Дополнительно можете выбрать, чтобы предварительно установились:
   - Кастомизации
   - Расширения
   - Дополнительный контент
   - Плагины

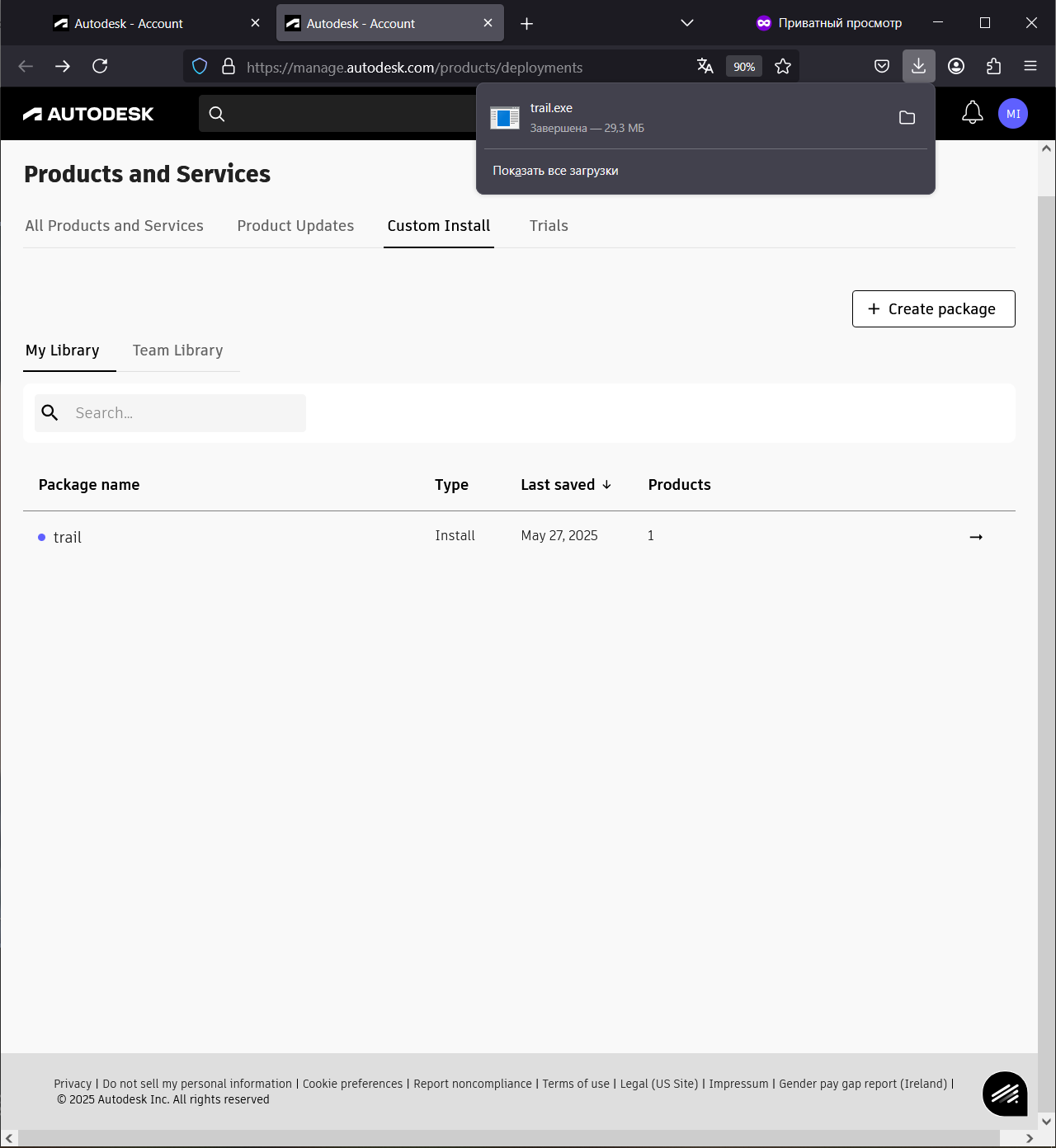

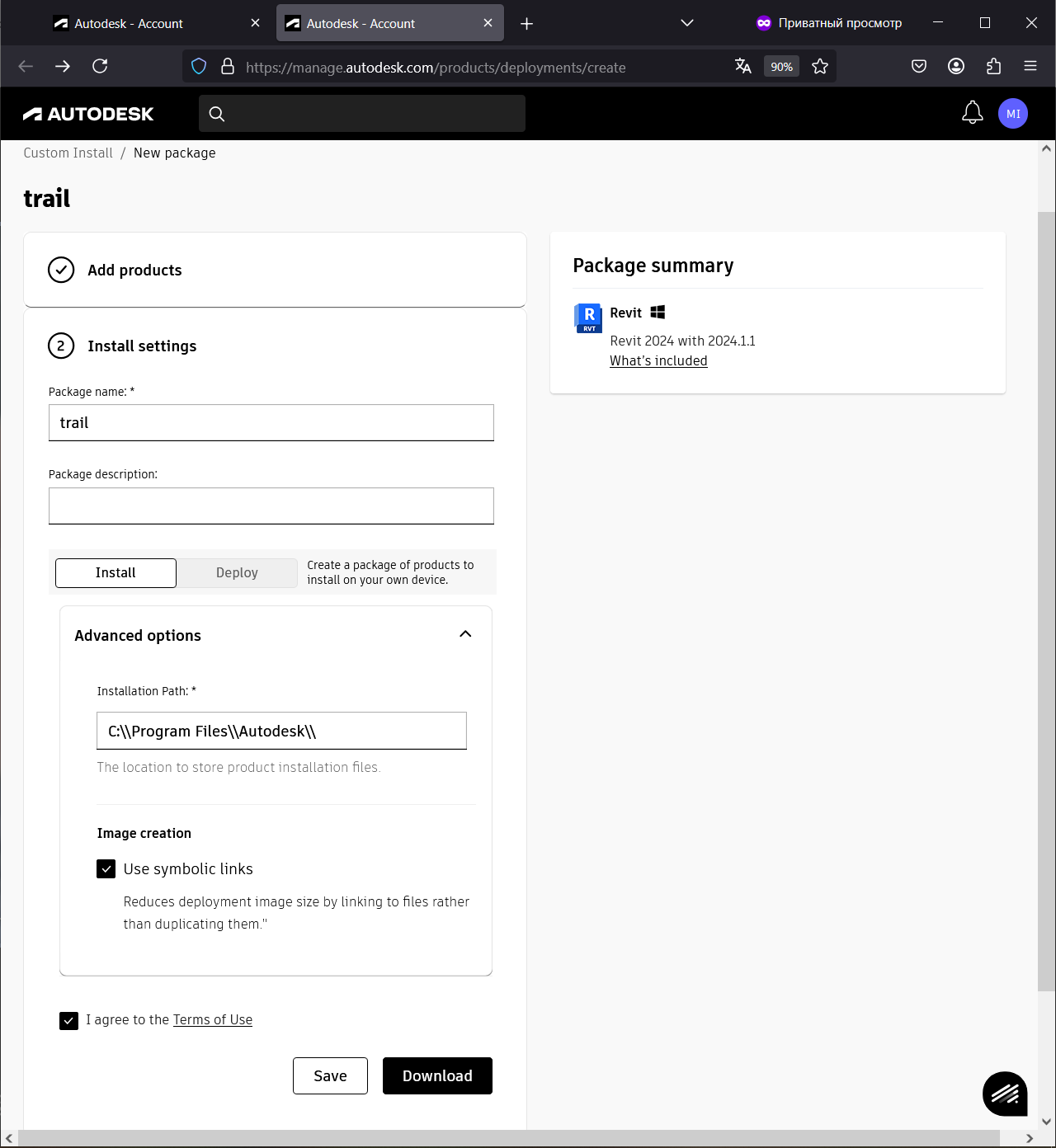

9. Далее параметры для установки указываются и применяется политика ToS. И в итоге скачивается файл установщика, который автоматически выполнит скачивание дистрибутива и нужных компонент.

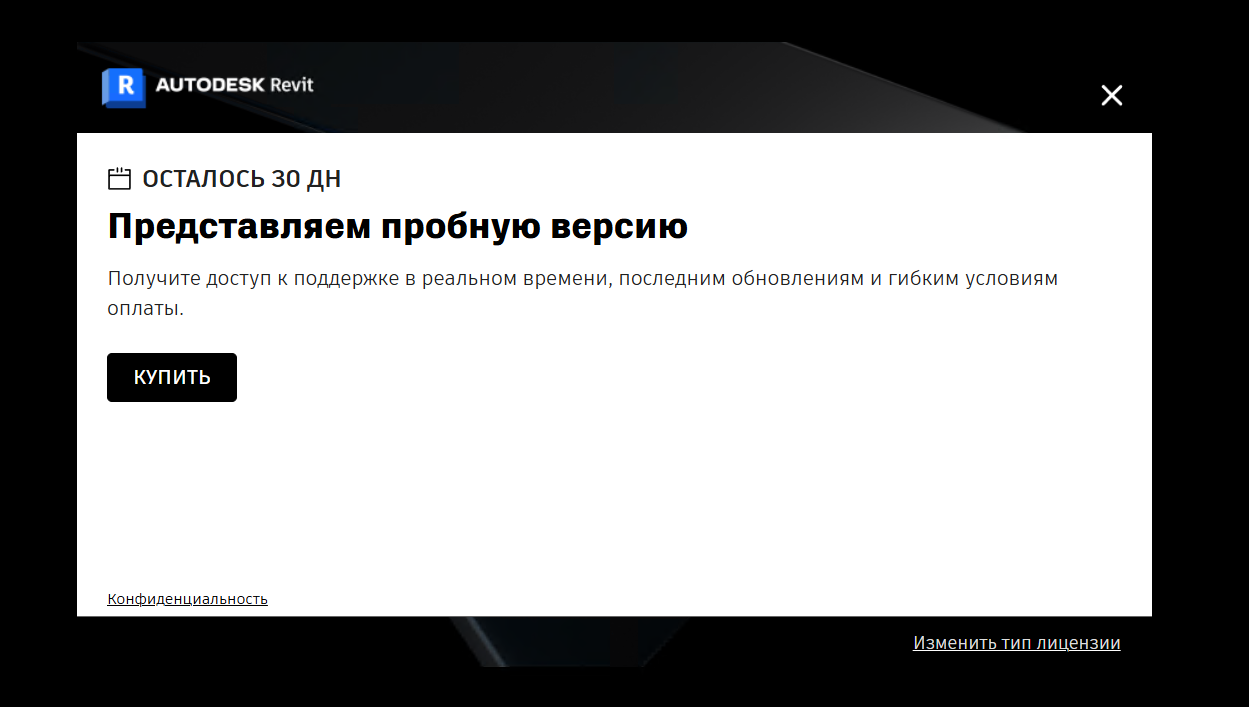

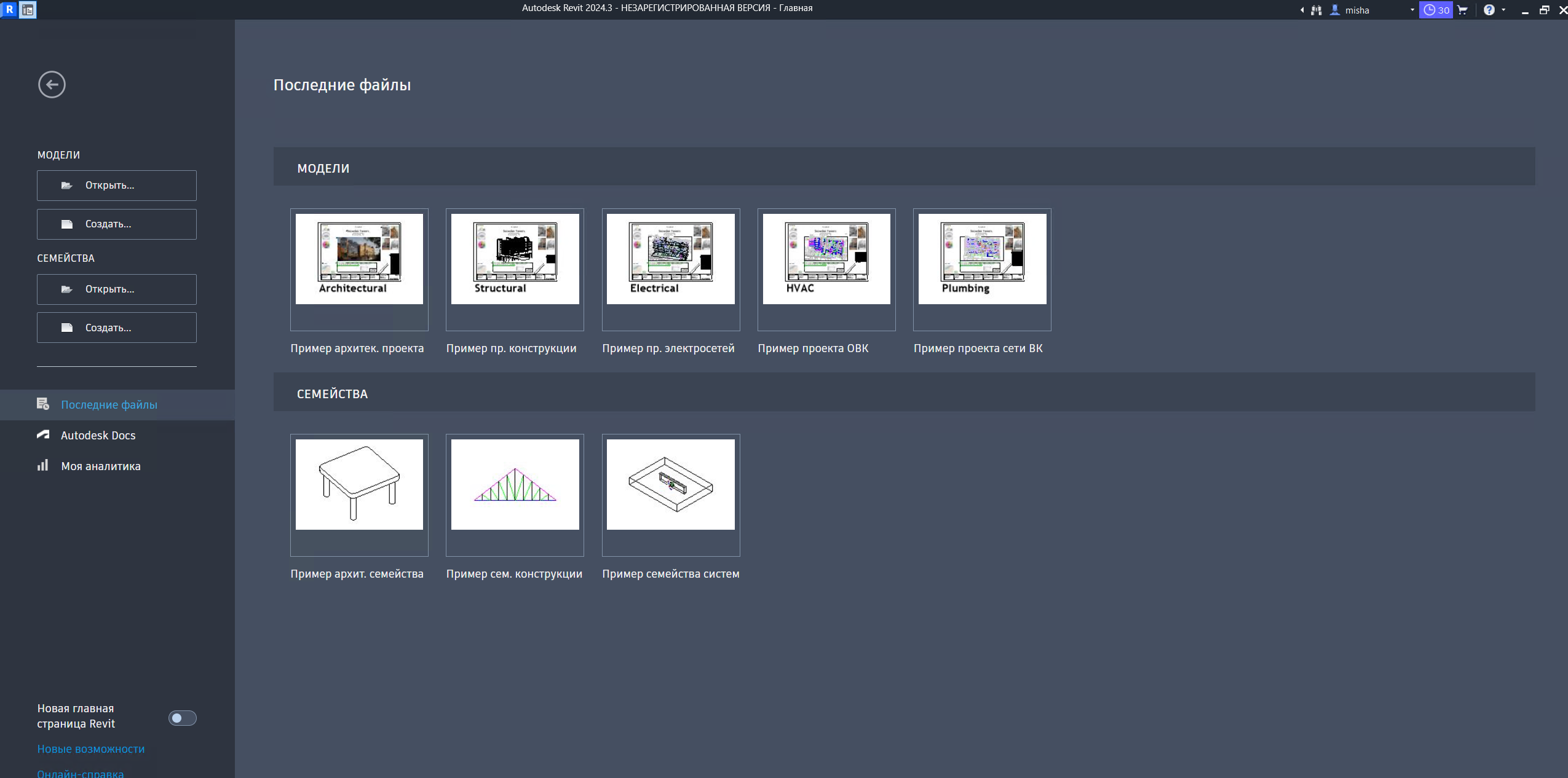

10. После скачивания и установки вы можете использовать триальную версию Revit 30 календарных дней.
